Com a proximidade das festas de final de ano, todos os shoppings do Brasil, com o intuito de despertar nos frequentadores a volúpia das compras, preparam maravilhosas ornamentações. Num desses shoppings, a ornamentação é baseada em muita luz, utilizando para isso diversas fieiras ligadas entre si em paralelo, cada uma dessas fieiras composta de 500 lâmpadas ligadas em série. Ao separar o material, o administrador observou que uma dessas fieiras apresentava a ausência de diversas lâmpadas, o que não permitia o seu acendimento.



Como não tinha lâmpadas do mesmo tipo para reposição, esse administrador resolveu utilizar um recurso, que consiste em colocar em curto circuito os bocais vazios, conseguindo, assim o acendimento dessa fieira.



Pouco tempo após ligar o circuito, o administrador reparou que essa fieira voltou a se apagar. Denominando de R a resistência equivalente de uma fieira completa, com todas as lâmpadas funcionando, de U a ddp individual de cada lâmpada na fieira e de I a corrente elétrica na fieira, é correto afirmar que a fieira voltou a se apagar porque:

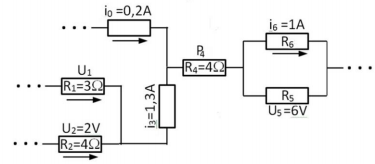

De um trecho de um circuito mais complexo, em que as setas indicam o sentido convencional da corrente elétrica, são conhecidas as informações apresentadas na figura ao lado. Quanto aos valores que podem ser calculados no circuito, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A resistência elétrica no resistor R5 é de 3Ω.

( ) A tensão elétrica no resistor R1 é de 2 V.

( ) A potência dissipada pelo resistor R4 é de 9 W.

( ) O valor da resistência elétrica R6 é de 6 Ω.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

A função principal de geradores elétricos é transformar em energia elétrica algum outro tipo de energia. No caso de geradores elementares de corrente contínua, cujo circuito equivalente está mostrado ao lado, onde r é a resistência interna do gerador e ε sua força eletromotriz, o comportamento característico é descrito pela conhecida equação do gerador, que fornece a diferença de potencial ΔV em seus terminais A e B em função da corrente i fornecida por ele. Um dado gerador tem acurva característica mostrada nográfico abaixo.






A partir do circuito e do gráfico apresentados, assinale a alternativa correta para a potência dissipada internamente na fonte quando esta fornece uma corrente de 2,0 mA.
