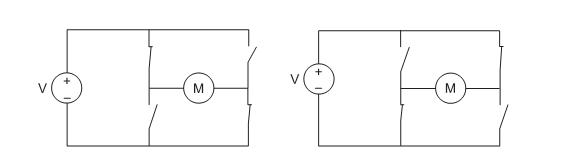

As figuras acima ilustram duas condições de operação distintas de um circuito denominado Ponte H, que possibilita o controle

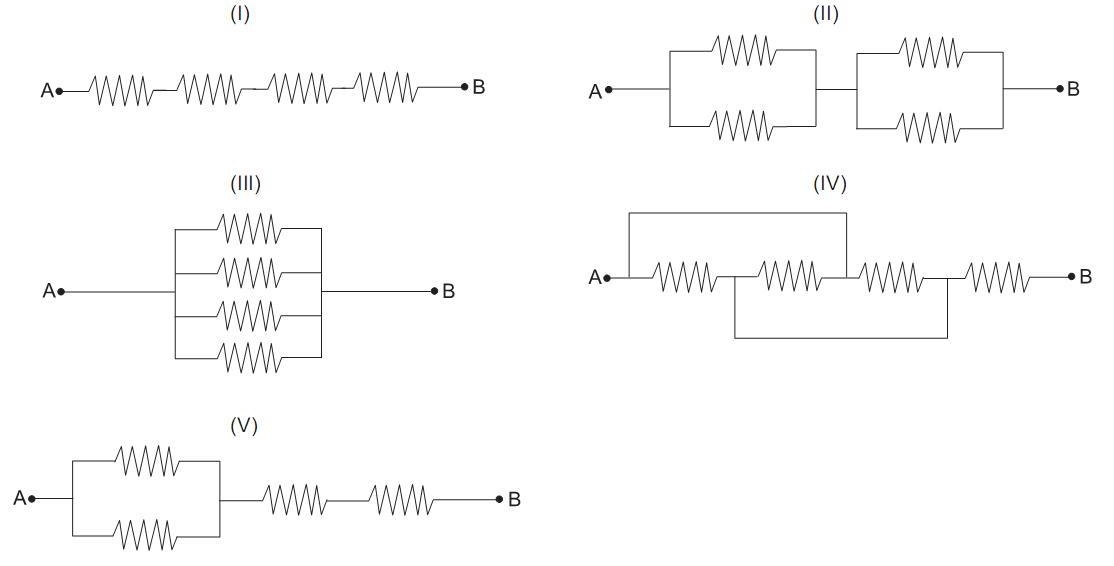

Em uma bancada de testes, dispõe-se de 4 resistores de resistência R = 3 Ω, que podem ser instalados entre os terminais A e B, conforme as configurações ilustradas a seguir.



Considerando-se uma diferença de potencial de 12 V entre os terminais A e B e, para que a corrente elétrica, em qualquer ponto do circuito entre A e B, não ultrapasse 3 A, as configurações de montagem que atendem a essa restrição são as ilustradas em

Imagem 013.jpg

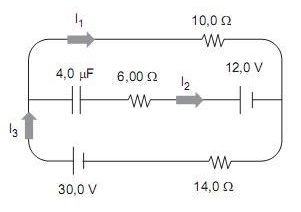

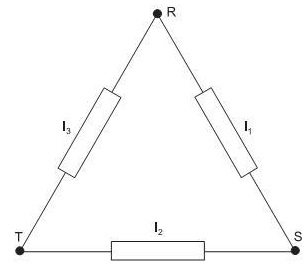

Considere o circuito representado na figura acima. As correntes indicadas por l1, l2 e l3 já alcançaram o equilíbrio. Despreze a resistência interna das fontes. Os valores da corrente l1 , em A, e da carga no capacitor, em μC, são, respectivamente,

O circuito mostrado na figura abaixo é composto por uma bateria, de força eletromotriz 10 V e resistência interna desprezível, e dois resistores em série, com resistências de 2MΩ e 1MΩ. Em um dos resistores, há um voltímetro, cuja resistência interna vale 10 MΩ.

A indicação do voltímetro, em volts, é

O esquema abaixo representa um circuito com uma fonte de força eletromotriz 75 V e resistência interna desprezível, no qual há resistores de 5Ω , 10Ω , 15Ω e 25Ω.


Sendo A um amperímetro e V um voltímetro, ambos ideais, as respectivas leituras, em ampères e em volts, que esses aparelhos fornecem, são
