24 Questões de concurso encontradas

24 resultados

Página 1 de 5

Questões por página:

5 10 15 20

Concurso: IFB

Concurso: IFB
Cargo: Professor - Mecatrônica
Ano: 2017

Ano:

2017

Banca:

IFB

Cargo:

Professor - Mecatrônica

Disciplina: Engenharia Eletrônica

FC400073

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

ALERT: Essa questão ainda está sendo revisada pela equipe FonteConcursos!

(a)

V5 = VA, V6 = VB, V1 = VC, V2 = VC, V3 = 5 V, V4 = 0

(b)

V5 = VA, V6 = VB, V1 = 0, V2 = VC, V3 = 0, V4 = 5 V

(c)

V5 = VA, V6 = VB, V1 = VC, V2 = VC, V3 = 0, V4 = 0

(d)

V5 = VA, V6 = VB, V1 = VC, V2 = VC, V3 = 5 V, V4 = 5 V

(e)

V5 = VA, V6 = VB, V1 = VC, V2 = 0, V3 = 5 V, V4 = 0

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)

Concurso: Grupo Hospitalar Conceição (GHC) - RS

Concurso: Grupo Hospitalar Conceição (GHC) - RS
Cargo: Técnico em Eletroeletrônica
Ano: 2023

Ano:

2023

Banca:

FUNDATEC

Cargo:

Técnico em Eletroeletrônica

Disciplina: Engenharia Eletrônica

FC343467

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

Você necessita determinar a potência consumida por um equipamento que está ligado a uma fonte de tensão de 20V de Corrente Contínua (CC). Você tem à disposição um multímetro e material básico de bancada (ferramentas, fios, conectores, entre outros). Qual o procedimento adequado para realizar a medida?

(a)

Não há um voltímetro nem um amperímetro para realizar as medidas, portanto não há como medi-las.

(b)

É necessário apenas medir a corrente na carga, selecionar o modo de medida em Amperes CC (modo Amperímetro) no multímetro e acoplá-lo diretamente nos terminais de alimentação do equipamento em paralelo à fonte ligada.

(c)

Deve-se medir a corrente que é fornecida pela fonte, selecionar o modo de medida em Amperes CC (modo Amperímetro) no multímetro e acoplá-lo diretamente nos terminais de saída da fonte, que deve estar ligada e sem carga (desconectar o equipamento da fonte) e efetuar a leitura da corrente. Depois, sem desacoplar o multímetro, selecionar o modo de medida em Volts CC (modo Voltímetro) e realizar a leitura da tensão. A potência será obtida por: leitura de corrente x leitura de tensão.

(d)

Deve-se medir a tensão que é fornecida pela fonte, selecionar o modo de medida em Volts CC (modo Voltímetro) no multímetro e acoplá-lo diretamente nos terminais de saída da fonte, que deve estar ligada e sem carga (desconectar o equipamento da fonte) e efetuar a leitura da tensão. Depois, desacoplar o multímetro da fonte, selecionar o modo de medida em Amperes CC (modo Amperímetro) e, usando o material de bancada, acoplar o multímetro em uma das saídas da fonte (ligada) com um dos terminais de alimentação do equipamento, de forma que, nessa condição, o multímetro esteja em série com o equipamento. Efetuar a leitura de Corrente. A potência consumida pelo equipamento será obtida diretamente por: leitura de corrente x leitura de tensão.

(e)

Deve-se medir a tensão que é fornecida pela fonte, selecionar o modo de medida em Volts CC (modo Voltímetro) no multímetro e acoplá-lo diretamente nos terminais de saída da fonte, que deve estar ligada e sem carga (desconectar o equipamento da fonte) e efetuar a leitura da tensão. Depois, desacoplar o multímetro da fonte, selecionar o modo de medida em Amperes CC (modo Amperímetro) e, usando o material de bancada, acoplar o multímetro em uma das saídas da fonte (ligada) com um dos terminais de alimentação do equipamento, de forma que, nessa condição, o multímetro esteja em série com o equipamento. Efetuar a leitura de Corrente. A potência consumida pelo equipamento será obtida diretamente por: leitura de tensão / leitura de corrente.

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)

Concurso: Grupo Hospitalar Conceição (GHC) - RS

Concurso: Grupo Hospitalar Conceição (GHC) - RS
Cargo: Técnico em Eletroeletrônica
Ano: 2023

Ano:

2023

Banca:

FUNDATEC

Cargo:

Técnico em Eletroeletrônica

Disciplina: Engenharia Eletrônica

FC343460

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

O circuito da Figura 3 é uma típica aplicação em eletrônica e utiliza um CI conhecido há décadas.

Assinale a alternativa na qual consta a aplicação do circuito e a forma de onda de saída, ilustrada na Figura 4.

(a)

Típico retificador de meia onda, cuja saída é apresentada na figura Figura 4, gráfico X.

(b)

Oscilador senoidal, cuja saída é apresentada na Figura 4, gráfico Y.

(c)

Típico retificador de onda completa, cuja saída é apresentada na Figura 4, gráfico Z.

(d)

Circuito oscilador com porta lógica NAND, cuja saída é apresentada na Figura 4, gráfico W.

(e)

Oscilador astável, cuja saída é apresentada na Figura 4, gráfico W.

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)

Concurso: SEAD-AP

Concurso: SEAD-AP
Cargo: Perito Criminal - Engenheiro Eletrônico
Ano: 2022

Ano:

2022

Banca:

FGV

Cargo:

Perito Criminal - Engenheiro Eletrônico

Disciplina: Engenharia Eletrônica

FC338703

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

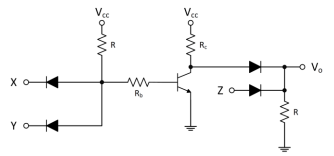

Considerando a implementação de circuitos lógicos com resistores, diodos e transistores, a equação a booleana implementada pelo circuito acima é

(a)

V_o = (X + Y) . Z̅

(b)

V_o = (X̅ + Y̅) . Z̅

(c)

V_o = (X . Y) + Z

(d)

(e)

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)

Concurso: SEAD-AP

Concurso: SEAD-AP
Cargo: Perito Criminal - Engenheiro Eletrônico
Ano: 2022

Ano:

2022

Banca:

FGV

Cargo:

Perito Criminal - Engenheiro Eletrônico

Disciplina: Engenharia Eletrônica

FC338702

Dificuldade: Muito fácil

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

Considerando a seguinte equação booleana:



Assinale a opção que apresenta uma equação booleana equivalente.

(a)

(b)

(c)

(d)

(e)

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)
