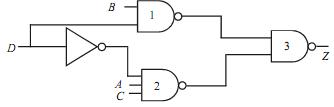

O referido circuito implementa a expressão lógica
mostrar texto associado
Suponha que a porta NAND de número 3 seja substituída por uma NAND de 3 entradas, sendo que duas entradas receberão os mesmos sinais indicados no diagrama acima e a terceira entrada receberá uma nova variável lógica, E. Nesse caso, a nova função lógica implementada pelo circuito será
mostrar texto associado
A expressão lógica
é logicamente equivalente à expressão implementada pelo circuito acima, ou seja, possui a mesma tabela-verdade.
mostrar texto associado
O circuito acima está sujeito ao fenômeno do risco estático (static hazard), ou seja, se a saída Z estiver em 1 (valor lógico verdadeiro), ela poderá passar temporariamente pelo valor 0 (valor lógico falso) após uma mudança nas entradas, mesmo que a expressão lógica indique Z = 1 para os novos valores de entrada.
Concurso:
MPU
Disciplina:
Engenharia Eletrônica
A expressão lógica
pode ser simplificada como
