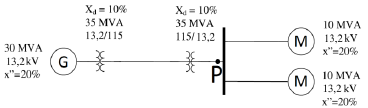

A figura abaixo apresenta um diagrama unifilar de um sistema elétrico.
Considerando como bases a potência e a tensão do gerador no setor em que se encontra, a corrente de curto circuito, em p.u., é:
Considere um gerador com conexão estrela aterrado, que deve ser conectado ao Sistema Elétrico de Potência, por meio de um transformador elevador ligado com conexão delta-estrela aterrado, como mostrado na Figura. Suponha que durante a conexão, ocorre um curto-circuito trifásico na barra 2. O Sistema Elétrico de Potência apresenta uma potência de curto-circuito da ordem de 500 MVA.
A tensão na barra 2, instantes antes da ocorrência da falta é igual a 1 pu. Os dados do gerador e transformador, referidos à base de 100 MVA e tensões nominais, são : Gerador com reatância subtransitória igual a 0,5 pu; Transformador com reatância igual a 0,30 pu, e relação de transformação 20 kV /765 kV.
Desta forma, assinale a alternativa que apresenta, respectivamente, os valores em pu da corrente de curto-circuito trifásico na barra 2 e a contribuição de corrente advinda do sistema elétrico.
Em um sistema elétrico de potência, ocorre uma falta em uma das fases para o terra. Sabe-se que, a tensão no ponto de falta, antes da ocorrência do evento, é igual a
, sendo que a falta ocorre através de uma impedância
As impedâncias dos equivalentes de Thévenin de sequência zero, positiva e negativa são respectivamente iguais a
e
. A corrente de curto-circuito, em ampères, pode ser calculada como:

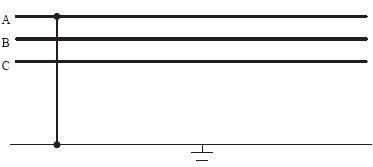

Na figura acima é apresentada uma linha de transmissão trifásica com suas respectivas fases. Sabe-se que
é a tensão de sequência positiva e que as impedâncias nas sequências zero, positiva e negativa são, respectivamente,
A expressão da corrente de falta
, em ampères, que corresponde a uma falta da fase A para a terra é
