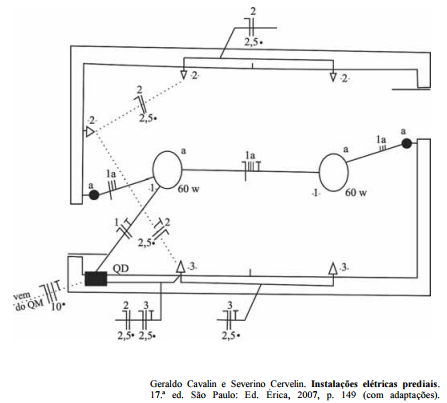

A figura apresentada ilustra a primeira versão de parte de uma planta baixa de instalação elétrica predial, a qual deverá ser revisada por especialista e liberada para ser juntada a outras plantas da edificação. Com base nessas informações, julgue o item a seguir.

Nessa planta há dois pontos de luz, que são comandados de forma independente. O ponto de luz da esquerda é comandado exclusivamente pelo interruptor simples que está mais próximo do QD, enquanto o ponto de luz da direita é comandado pelo interruptor simples que está mais afastado do QD.

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue o item a seguir.

O gabinete metálico deve estar aterrado com malha exclusiva e ser eletricamente independente da malha de terra da subestação.

De acordo com as definições de instalações elétricas prediais e aterramento elétrico, assinale a alternativa correta.

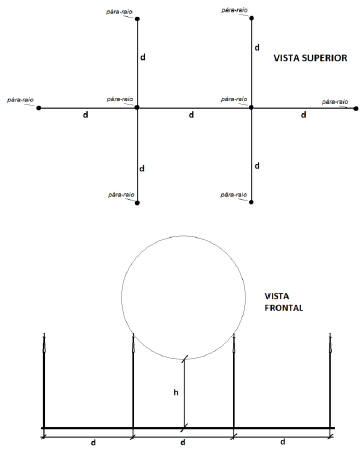

A vista superior e frontal de um sistema de proteção contra descargas atmosféricas – SPDA do tipo eletrogeométrico (esferas rolantes) é apresentado nas figuras abaixo.


A quantidade de captores é a mínima necessária para prover a proteção em toda a área apresentada; suas alturas são iguais a 30 m e a distância d é de 10.√2 m.
A altura h entre os dois captores centrais, da vista frontal, em metros, é:

Considere um SPDA tipo Franklin, composto por dois captores, em um prédio com dimensões de planta de 6 por 16 metros. Sabe-se que o ângulo de proteção é de 60^o .
A altura mínima desses captores, em metros, é de:
