É preciso acionar cilindros pneumáticos através de um PLC. Identifique, dentre os componentes listados, aqueles que se relacionam com a tarefa desejada. Considere que já existem os cilindros e o PLC.

1) compressor de ar

2) válvula direcional

3) relé

4) fonte de alimentação elétrica DC

5) contator

6) disjuntor

7) ventosa

8) compressor de óleo

9) cartões digitais de entrada/saída

10) cartões analógicos de entrada/saída

(a)

1,2,6,7,10

(b)

2,5,6,9,10

(c)

1,5,6,9,10

(d)

3,4,7,8,10

(e)

1,2,3,4,9

Concurso: IFB

Concurso: IFB
Cargo: Professor - Mecatrônica
Ano: 2017

Ano:

2017

Banca:

IFB

Cargo:

Professor - Mecatrônica

Disciplina: Engenharia Eletrônica

FC400047

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

ALERT: Essa questão ainda está sendo revisada pela equipe FonteConcursos!

(a)

O cilindro A avançará após o acionamento de S0 e retornará após o acionamento de S1.

(b)

O cilindro A nunca avançará.

(c)

Ao acionar S0 o cilindro A avançará e ao chegar ao fim do curso retornará automaticamente.

(d)

O cilindro A avançará após o acionamento de S0 e não retornará após o acionamento de S1.

(e)

Ao acionar S0 será contado um tempo após o qual o cilindro A avançará.

Concurso: AL-RS

Concurso: AL-RS
Cargo: Agente Legislativo - Engenharia Elétrica
Ano: 2018

Ano:

2018

Banca:

FUNDATEC

Cargo:

Agente Legislativo - Engenharia Elétrica

Disciplina: Engenharia Eletrônica

FC315390

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

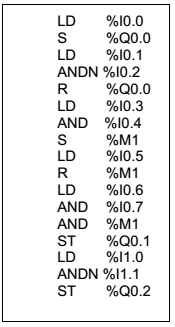

A Lista de Instruções do quadro abaixo mostra a programação de três saídas lógicas de um CLP utilizado para acionamento de equipamentos elétricos. Com base nessa programação, assinale a alternativa correta.

Imagem associada para resolução da questão

(a)

A saída lógica de endereçamento Q0.1 estará ativa sempre que as entradas digitais I0.6 e I0.7 apresentarem nível lógico 1 simultaneamente com nível lógico 1 do flag M1.

(b)

A saída lógica de endereçamento Q0.0 estará ativa sempre que as entradas digitais I0.1 e I0.2 apresentarem simultaneamente níveis lógicos 1 e 0, respectivamente.

(c)

A saída lógica de endereçamento Q0.2 estará inativa sempre que a entrada digital I1.1 apresentar nível lógico 0.

(d)

A saída lógica de endereçamento Q0.0 estará inativa sempre que as entradas digitais I0.1 e I0.2 apresentarem nível lógico 0 simultaneamente.

(e)

A saída lógica de endereçamento Q0.1 estará inativa sempre que a entrada digital I0.5 apresentar nível lógico 0.

Concurso: AL-RS

Concurso: AL-RS
Cargo: Agente Legislativo - Engenharia Elétrica
Ano: 2018

Ano:

2018

Banca:

FUNDATEC

Cargo:

Agente Legislativo - Engenharia Elétrica

Disciplina: Engenharia Eletrônica

FC315389

Dificuldade: Muito difícil

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

Analise o programa em linguagem Ladder apresentado na Figura 7 abaixo. Qual das alternativas descreve de forma mais completa e correta a lógica de um dos estados de operação da saída digital de endereçamento lógico 00.1?

Imagem associada para resolução da questão

(a)

A saída digital de endereçamento lógico 00.1 estará inativa sempre que pelo menos uma das entradas digitais de endereçamentos lógicos 00.5 e 00.6 apresentarem nível lógico 0 e a saída digital de endereçamento lógico 00.0 apresentar nível lógico 1.

(b)

A saída digital de endereçamento lógico 00.1 estará inativa sempre que as entradas digitais de endereçamentos lógicos 00.5 e 00.6 apresentarem nível lógico 0 e a saída digital de endereçamento lógico 00.0 apresentar nível lógico 1.

(c)

A saída digital de endereçamento lógico 00.1 será ativada sempre que pelo menos uma das entradas digitais de endereçamentos lógicos 00.1 e 00.2 apresentarem nível lógico 1 e ambas as saídas digitais de endereçamentos lógicos 00.3 e 00.4 apresentarem nível lógico 0.

(d)

A saída digital de endereçamento lógico 00.1 será ativada sempre que pelo menos uma das entradas digitais de endereçamentos lógicos 00.5 e 00.6 apresentarem nível lógico 1 e a saída digital de endereçamento lógico 00.0 apresentar nível lógico 0.

(e)

A saída digital de endereçamento lógico 00.1 será ativada sempre que ambas as entradas digitais de endereçamentos lógicos 00.1 e 00.2 apresentarem nível lógico 1 e ambas as saídas digitais de endereçamentos lógicos 00.3 e 00.4 apresentarem nível lógico 0.
