A respeito da isolação dos fios e cabos, analise as afirmativas a seguir.
I. O condutor com isolação de XLPE possui menor capacidade de condução que o de isolação de PVC. II. A temperatura de trabalho dos condutores determina a capacidade de condução de corrente elétrica. III. O condutor com isolação de EPR possui uma maior capacidade de sobrecarga que o de isolação de PVC.
Está correto o que se afirma em
I. O condutor com isolação de XLPE possui menor capacidade de condução que o de isolação de PVC. II. A temperatura de trabalho dos condutores determina a capacidade de condução de corrente elétrica. III. O condutor com isolação de EPR possui uma maior capacidade de sobrecarga que o de isolação de PVC.
Está correto o que se afirma em
Um circuito é composto por uma fonte de 150 V, que possui resistência interna de 5 Ω, em paralelo com dois resistores de 20 Ω e 16 Ω. Esse circuito conecta-se a uma carga resistiva. O equivalente de Norton visto por essa carga é composto por uma fonte de corrente de
Para o quadripolo mostrado a seguir,
Um engenheiro recebeu a tarefa de projetar um circuito de fade-out da iluminação interna de um carro. O fade-out consiste em um circuito RC série projetado de tal forma que, quando se liga ou desliga a iluminação, ocorre a variação gradual da tensão e, por conseguinte, da luminosidade.
Para ter um funcionamento adequado este circuito deve permitir a variação total da tensão nos terminais da lâmpada, quando ligado ou desligado, em cerca de 1s, caso contrário o efeito na luminosidade não é perceptível ou se torna longo demais.

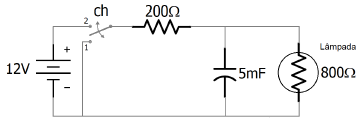

A figura a seguir mostra o circuito projetado, em que a lâmpada é modelada como um resistor e está conectada em paralelo com um capacitor.
Considere os valores de componentes mostrados na figura e que a chave ch permanece na posição 2 por um longo tempo.
Quando a chave ch é colocada na posição 1, pode-se concluir que a resposta da tensão nos terminais da lâmpada é
Para ter um funcionamento adequado este circuito deve permitir a variação total da tensão nos terminais da lâmpada, quando ligado ou desligado, em cerca de 1s, caso contrário o efeito na luminosidade não é perceptível ou se torna longo demais.
A figura a seguir mostra o circuito projetado, em que a lâmpada é modelada como um resistor e está conectada em paralelo com um capacitor.
Considere os valores de componentes mostrados na figura e que a chave ch permanece na posição 2 por um longo tempo.
Quando a chave ch é colocada na posição 1, pode-se concluir que a resposta da tensão nos terminais da lâmpada é
Um circuito composto por uma fonte E e pelos resistores R1 e R2, é apresentado a seguir.
O valor da ddp da fonte E é igual a 225 V, o do resistor R1 é igual a 50 Ω e o do resistor R2 é igual a 100 Ω. Nos terminais A e B será conectada uma carga resistiva.
Na situação em que ocorre o maior percentual de transferência de potência para essa carga, a corrente elétrica, em ampères, é igual a
O valor da ddp da fonte E é igual a 225 V, o do resistor R1 é igual a 50 Ω e o do resistor R2 é igual a 100 Ω. Nos terminais A e B será conectada uma carga resistiva.
Na situação em que ocorre o maior percentual de transferência de potência para essa carga, a corrente elétrica, em ampères, é igual a
