Motores trifásicos são máquinas elétricas muito difundidas na indústria, sendo utilizados nas mais diversas etapas de processos industriais, devido, entre outros fatores, a sua economia, dimensão reduzida e versatilidade.
Fonte: CREDER, H. Instalações elétricas. Atualização e revisão Luiz Sebastião Costa. Rio de Janeiro: LTC,2016. p.198.

Com base no esquema de ligação do motor trifásico abaixo, avalie as seguintes afirmações:





I. O botão de comando b1 aciona o contactor c2 e, ao mesmo tempo, o dispositivo de retardamento d1; o contato fechador de c2 atua sobre o contato de c1, fechando a bobina c1 do contactor da rede. Assim, o motor parte em estrela.
II. Decorrido o tempo de retardamento, o contato abridor d1 opera, e o contactor c2 é desligado. Quando o contato abridor de c3 abre, fecha o contactor c2, pois o contato fechador de c1 já estava fechado quando c1 ligou. O motor opera em triângulo.
III. Se quisermos parar o motor, acionamos o botão b0, interrompendo o contactor de rede c3. O contato fechador de c1 abre-se e aciona o dispositivo de retardamento d1; o contactor é desligado, e o motor para.
IV. O comando elétrico do esquema de ligação não realiza o acionamento dos contactores c1, c2 e c3 ao mesmo tempo.

Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.

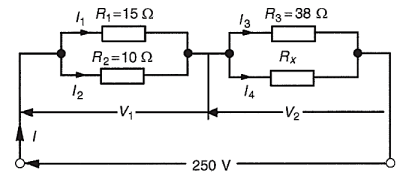

A análise de consumo, segundo a configuração de cargas em circuitos elétricos, é um aspecto fundamental para o dimensionamento de proteções e capacidade da instalação. Para o circuito mostrado na figura abaixo, sabe-se que a potência total dissipada no mesmo é 2,5kW.




Fonte: BIRD, J. Electrical Circuit: Theory and Technology.6th ed. New York: Routledge,2017. Adaptada.

Qual é o valor da resistência R_x no circuito em questão?

Considere o circuito a seguir.

Considerar π = 3,14

A impedância aproximada do circuito corresponde a:

A figura a seguir representa as formas de partida de um motor e a variação de corrente em função da velocidade.

(Disponível em: https://blog.rhmateriaiseletricos.com.br)

A curva característica indicada pela seta representa

Analise o circuito a seguir.

A impedância aproximada corresponde a
