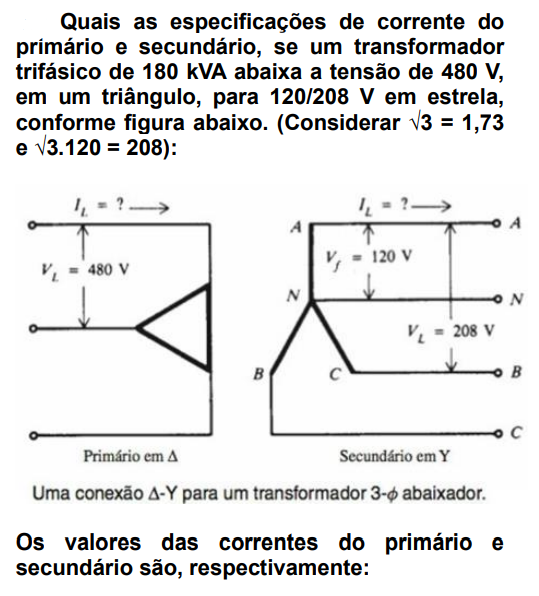

Sistemas de alta tensão utilizam transformadores para baixar a tensão primária para secundária e sua distribuição ao consumidor em baixa tensão. Para isso, este sistema pode ser representado pelo diagrama.


Com base no esquema anterior, analise as afirmativas a seguir.

I. A tensão trifásica tem uma defasagem de 120° entre as fases.
II. A tensão VL de linha é 1/√3 (um sobre raiz de três) à tensão de fase VF.
III. A ligação do primário do transformador é triângulo; o secundário estrela.

Está correto o que se afirma apenas em

Um transformador trifásico 13,8 kV/380 V, delta/estrela,100 kVA,60 Hz, alimenta uma planta industrial com carga trifásica equilibrada. O quadro de cargas da instalação é mostrado a seguir. Todas as cargas possuem natureza indutiva.
Carga P [kW] Q [kVAr] 1 40 30 2 28 22 3 12 8
Considere o transformador ideal e analise as seguintes afirmativas. Em seguida, assinale a alternativa correta.
I. A potência aparente total transferida pelo transformador é igual a 80 kVA.
II. O fator de potência das cargas combinadas é igual a 0,8 indutivo.
III. O transformador está sendo subutilizado, podendo alimentar uma carga adicional de 20 kVA sem ultrapassar o seu valor de potência nominal.
IV. A inserção de uma carga capacitiva de 21 kVA no sistema original levaria o transformador a operar com 89 kVA.

Numa determinada instalação elétrica predial, o quadro de distribuição é alimentado por três condutores fase, um condutor neutro além do condutor terra que vem do ponto de aterramento da instalação. Assim, assinale a alternativa INCORRETA, no que tange à função do condutor neutro numa instalação predial.

Uma determinada instalação trifásica apresenta potência ativa de 300 kW com fator de potência 0,80. A potência reativa que deverá ser injetada na instalação, por meio de banco de capacitores, para elevar o fator de potência para 0.96 será de:
