Questão Anulada
mostrar texto associado

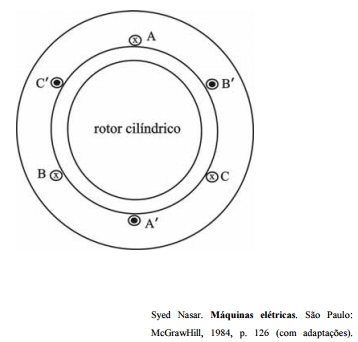

Tendo como referência a figura apresentada, que mostra a seção transversal de uma máquina síncrona trifásica com enrolamentos concentrados operando como gerador, julgue o item seguinte, relativo a máquinas síncronas.

Se a tensão induzida, na fase A, for dada, em Volts, por va(t) = 120sen(377t), a tensão induzida, na fase B, será dada, em Volts, por vb(t) = 120sen(377t + 120º).

mostrar texto associado

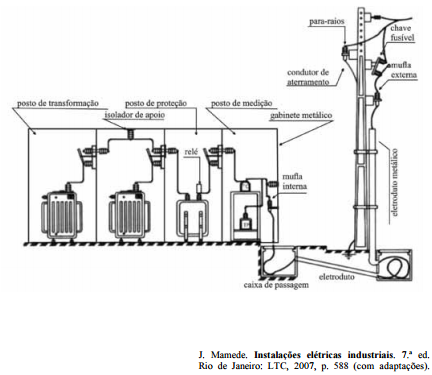

Considerando a figura apresentada, que ilustra uma subestação trifásica com alimentação de 13,8 kV e saída de 380/220 V, julgue o item a seguir.

Se, no posto de medição, o transformador de corrente (TC) for especificado para uma corrente 100-5, e se a corrente do circuito da carga for de 70 A, então a corrente, no secundário do TC, será de 3,5 A.

Uma bomba d’água de 2 CV que opera com 380 V em tensão trifásica,60 Hz, tem corrente nominal de 3,7 A e cos ϕ = 0,75. A bomba trabalha com rendimento
Considere as seguintes descrições de grau de proteção de transformadores trifásicos:
I. Protegido contra poeira e contra jatos d’água. II. Protegido contra objetos sólidos de diâmetro maior ou igual a 50 mm e contra gotas d’água caindo verticalmente. III. Protegido contra objetos sólidos de diâmetro maior ou igual a 2,5 mm e contra aspersão d’água.
Os IPs dos casos descritos são:
Um equipamento elétrico trifásico possui como dados elétricos potência de 500 kVA, tensão de alimentação de 20 kV e impedância de 0,3 p.u.. A potência e a tensão de bases escolhidas para o setor onde esse equipamento encontra-se instalado é de 400 kVA e 40 kV.
A sua impedância para a nova base, por unidade (p.u.), é:
