CBM-MG

Concurso: CBM-MG
Cargo: Soldado - Técnico em Eletrotécnica
Ano: 2016

Ano:

2016

Banca:

FUNDEP

Cargo:

Soldado - Técnico em Eletrotécnica

Disciplina: Engenharia Eletrônica

notificar erro

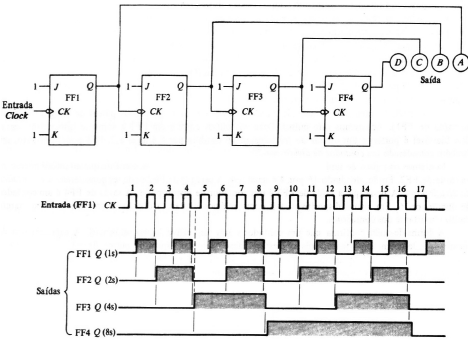

Observe o quadro a seguir.

Imagem associada para resolução da questão

Com relação ao funcionamento desse circuito, é CORRETO afirmar:

(a)

A cada pulso na entrada CK, todos os biestáveis do circuito chavearão a saída de “0” para “1”.

(b)

O circuito representa um contador assíncrono de 4 bits, de módulo 16, utilizando biestáveis JK.

(c)

O circuito representa um contador síncrono de 4 bits, de módulo 8, utilizando biestáveis JK.

(d)

O círculo na entrada CK do biestável RS significa que a unidade chaveará na transição de bordo anterior.
