Uma instituição de ensino superior necessita de dados para controlar a apresentação de trabalhos de conclusão de seus alunos. O sistema deve controlar cada aluno, realizando trabalho de conclusão e seu respectivo professor orientador. Quando o trabalho for finalizado, deseja-se controlar o agendamento da apresentação do trabalho deste aluno perante uma banca. A banca é sempre presidida pelo professor orientador, e composta por 3 outros professores julgadores. O sistema necessita controlar: – os dados dos alunos e o vínculo de orientação com professores da instituição; – os dados das apresentações dos trabalhos dos alunos, incluindo a formação da respectiva banca por professores da instituição e a nota atribuída ao aluno.

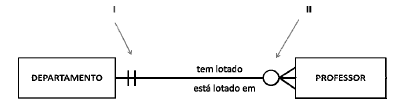

Utilizando o modelo Entidade-Relacionamento (ER), o analista modelou conceitualmente uma base de dados que atende esses requisitos informacionais. Essa base está representada na imagem abaixo, conforme a notação gráfica adotada em Heuser (2009), a qual é baseada na proposta de Peter Chen. Considere que as entidades, seus atributos e identificadores, bem como as cardinalidades dos relacionamentos capturam as restrições do domínio.


A partir da modelagem representada acima, assinale a alternativa que apresenta um ou mais relacionamentos dispensáveis, cuja eliminação não acarretaria prejuízo para os requisitos informacionais a serem atendidos pelo banco de dados.

Em relação à modelagem Entidade-Relacionamento, considere as situações abaixo. Em cada situação são dados o nome de um relacionamento e de três entidades (identificados em letras maiúsculas), junto com a descrição de uma situação a ser modelada.

Assinale com V (verdadeiro) ou F (falso) os itens abaixo, no que se refere às situações modeladas adequadamente por um relacionamento ternário entre as três entidades participantes indicadas.

( ) Relacionamento ALOCACAO, entidades FUNCAO, PROJETO, e EMPREGADO: deseja-se registrar sobre cada alocação, além da data de início da alocação e número de horas semanais, o empregado alocado, o projeto e a função a ser executada.

( ) Relacionamento ENVIO, entidades FORNECEDOR, PECA, e CLIENTE: deseja-se registrar sobre cada envio, além da data de envio e custo do envio, o fornecedor que enviou, o cliente e todas as peças enviadas.

( ) Relacionamento TURMA, entidades PROFESSOR, MONITOR, e DISCIPLINA: deseja-se registrar sobre cada turma, além do horário das aulas, a disciplina relativa à turma, o professor responsável e o monitor que faz o acompanhamento.

A sequência correta de preenchimento dos parênteses, de cima para baixo, é

A consulta a ser realizada para retornar o nome do servidor, a descrição da sua lotação e a descrição do seu cargo, apenas para os cargos com salários acima de 2000 é

Após a criação do banco de dados do diagrama, percebeu-se que uma coluna na tabela lotacao não havia sido colocada. Essa coluna deveria ter como nome “estado_federativo” e deveria permitir no máximo 2 caracteres de texto. O comando utilizado para adicionar a coluna após a criação do banco de dados é

O modelo entidade-relacionamento descreve de forma conceitual como será a estrutura do banco de dados. Sobre o modelo entidade-relacionamento, analise as afirmativas abaixo.

I Um campo multivalorado pode possuir um conjunto de valores numa mesma instância.

II Os relacionamentos são representados pela figura de um retângulo.

III A cardinalidade de um relacionamento expressa quais os limites de instâncias envolvidas.

IV Atributos-chave são representados com uma elipse com um asterisco.

Estão corretas as afirmações
