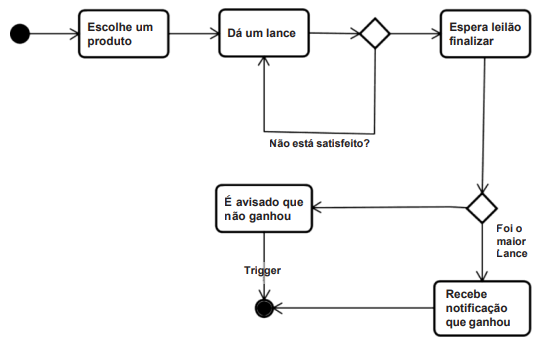

A UML é uma linguagem visual para modelar sistemas orientados a objetos. Por meio dos elementos gráficos definidos nessa linguagem, pode-se construir diagramas que representam diversas perspectivas do sistema. Um deles é mostrado abaixo, com a característica de ser orientado a fluxos de controle.
Imagem associada para resolução da questão

A figura é conhecida como diagrama de:

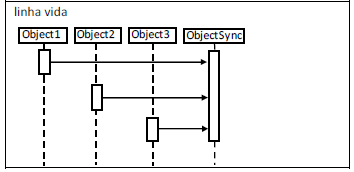

A Linguagem de Modelagem Unificada (UML) é uma importante ferramenta para o desenvolvimento de programas, pois possibilita representar diversas perspectivas do software a ser construído. Observe a figura abaixo, que representa um dos diagramas existentes na UML.
Imagem associada para resolução da questão


Assinale a alternativa que apresenta o nome do diagrama da UML ilustrado na figura.
Sobre a UML 2.0, o Diagrama de Atividade se refere a “um tipo especial de diagrama de estados, em que são representados os estados de uma atividade em vez dos estados de um objeto. Possui notação para representar ações concorrentes (paralelas), em conjunto com a sua sincronização”. É correto afirmar que Diagramas de Atividade são orientados a:
Em um diagrama de atividades da UML, para representar um nó de controle que sincroniza múltiplos fluxos, deve-se usar

Um diagrama da UML mostra um processo de negócio ou um processo de software como um fluxo de trabalho por meio de uma série de ações. Pessoas, computadores ou componentes de software podem executar essas ações.
Seu uso pode descrever os processos de vários tipos, como:

I. Um processo de negócios ou um fluxo de trabalho entre usuários e o seu sistema. II. As etapas executadas em um caso de uso.
III. Um protocolo de software, ou seja, as sequências permitidas de interações entre os componentes.
IV. Um algoritmo de software.

Este diagrama é chamado de Diagrama de
