Tendo como referência a figura acima, que ilustra o arranjo de uma subestação, assinale a opção correta.

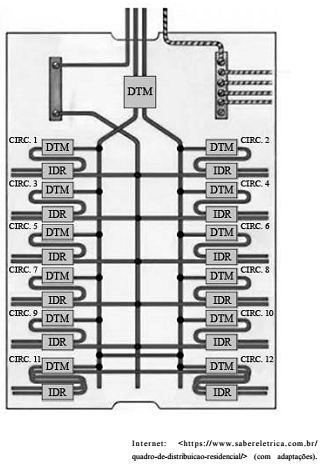

Considerando que a figura precedente representa um quadro elétrico, em que DTM significa disjuntor termomagnético e IDR, interruptor diferencial-residual, julgue os itens a seguir.

I O DTM na entrada do circuito é uma representação simplificada de um disjuntor tripolar.

II O DTM da entrada, devido à posição em que foi instalado, pode ser utilizado como dispositivo de proteção contra surtos para o quadro.

III O IDR do circuito 11 compara as correntes que circulam entre duas fases.

IV Os IDRs do quadro podem ser substituídos por um único IDR tripolar, posto na entrada, após o DTM.

Estão certos apenas os itens

mostrar texto associado
Considerando as informações do texto 6A2AAA, bem como a tabela apresentada, assinale a opção que indica o tipo de disjuntor que um projetista deve escolher para que consiga um sistema com melhor custo benefício no que se refere ao elemento de proteção para o equipamento I, em conformidade com a normatização vigente.
Julgue o item que se segue, a respeito de subestações e seus diversos componentes.

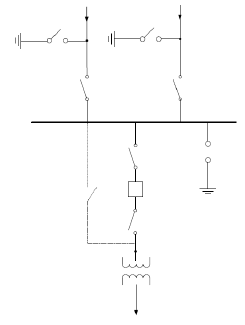

O arranjo de subestação ilustrado na figura a seguir permite alimentar a subestação pelas duas entradas simultaneamente. Caso apenas uma alimentação seja utilizada, a transferência de fonte entre as entradas ocorrerá sem desligamento da carga.

As correntes de curto-circuito de uma instalação elétrica de média tensão têm suas intensidades ligadas a algumas condições de operação do sistema elétrico.

A respeito desse tema, analise as afirmativas a seguir.

I. No cálculo das correntes de um curto-circuito é necessário considerar a impedância dos elementos dos circuitos e que quanto maior o nível de tensão da instalação, maior a quantidade de elementos que podem ter sua impedância desprezada.
II. Em uma instalação industrial, os motores com potência elevada, alimentados em tensões superiores a 1,0 kV, têm pouca influência na determinação da intensidade da corrente de curto-circuito.
III. A corrente de curto-circuito pode ter sua intensidade diminuída, no caso da rápida atuação dos dispositivos de proteção.

Assinale:
