Frequentemente é noticiado nos meios de comunicação que incêndios em residências são causados pelo mau uso da rede elétrica, em particular pela sobrecarga do sistema. As redes elétricas são dimensionadas geralmente por meio de fusíveis, dispositivos de proteção contra altas correntes em circuitos. O fusível é constituído de um filamento ou de lâminas de ligas metálicas, termicamente sensíveis, que se intercalam em pontos da instalação elétrica, para que se fundam ou deformem, por efeito Joule, quando a intensidade de corrente elétrica superar determinado valor, devido a curto-circuito ou a sobrecarga, o que poderia danificar os condutores e causar incêndio ou destruir outros elementos do circuito.

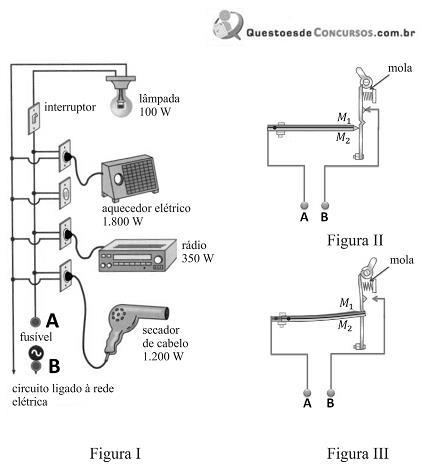

Na figura I acima, é representado um circuito elétrico que se constitui de fontes, resistores e fusível de proteção. Nas figuras II e III, são representados, respectivamente, o modo ligado e o desligado de um fusível, que faz uso de deformação de sólidos por variação de temperatura. O referido equipamento é formado por duas barras metálicas, M₁ e M₂, ligadas uma à outra, cujos coeficientes lineares de dilatação térmica são, respectivamente, a₁ e a₂, com a₁ diferente de a₂. Quando o circuito atinge a corrente máxima estabelecida, a temperatura das barras aumenta, fazendo que elas se dilatem. Em seguida, a mola expande-se, desligando o circuito.

Considerando as figuras e as informações acima, julgue os itens de 91 a 93.

O efeito fotoelétrico consiste, basicamente, na emissão de elétrons induzida pela ação da luz. Na figura I, é representada uma montagem experimental em que uma luz incidente na placa metálica A, dentro de uma célula vazia, arranca elétrons que vão para o coletor (placa B), gerando uma corrente, que é medida pelo amperímetro G. Esse fenômeno ocorre mesmo quando a voltagem entre as placas é nula. Na figura II, é representado o típico comportamento da corrente I versus a voltagem relativa a valores de intensidade de luz monocromática incidente na fotocélula;I₁, I₂e I₃ correspondem a valores de correntes à saturação. O gráficoapresentado na figura II refere-se ao tipo de fotocélulaesquematizada na figura I

O efeito fotoelétrico consiste, basicamente, na emissão de elétrons induzida pela ação da luz. Na figura I, é representada uma montagem experimental em que uma luz incidente na placa metálica A, dentro de uma célula vazia, arranca elétrons que vão para o coletor (placa B), gerando uma corrente, que é medida pelo amperímetro G. Esse fenômeno ocorre mesmo quando a voltagem entre as placas é nula. Na figura II, é representado o típico comportamento da corrente I versus a voltagem relativa a valores de intensidade de luz monocromática incidente na fotocélula;I₁, I₂e I₃ correspondem a valores de correntes à saturação. O gráficoapresentado na figura II refere-se ao tipo de fotocélulaesquematizada na figura I

O efeito fotoelétrico consiste, basicamente, na emissão de elétrons induzida pela ação da luz. Na figura I, é representada uma montagem experimental em que uma luz incidente na placa metálica A, dentro de uma célula vazia, arranca elétrons que vão para o coletor (placa B), gerando uma corrente, que é medida pelo amperímetro G. Esse fenômeno ocorre mesmo quando a voltagem entre as placas é nula. Na figura II, é representado o típico comportamento da corrente I versus a voltagem relativa a valores de intensidade de luz monocromática incidente na fotocélula;I₁, I₂e I₃ correspondem a valores de correntes à saturação. O gráficoapresentado na figura II refere-se ao tipo de fotocélulaesquematizada na figura I

O efeito fotoelétrico consiste, basicamente, na emissão de elétrons induzida pela ação da luz. Na figura I, é representada uma montagem experimental em que uma luz incidente na placa metálica A, dentro de uma célula vazia, arranca elétrons que vão para o coletor (placa B), gerando uma corrente, que é medida pelo amperímetro G. Esse fenômeno ocorre mesmo quando a voltagem entre as placas é nula. Na figura II, é representado o típico comportamento da corrente I versus a voltagem relativa a valores de intensidade de luz monocromática incidente na fotocélula;I₁, I₂e I₃ correspondem a valores de correntes à saturação. O gráficoapresentado na figura II refere-se ao tipo de fotocélulaesquematizada na figura I
