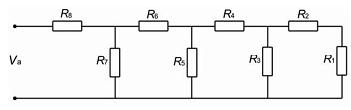

Para mostrar a função e a forma como resistores podem ser arranjados dentro de um circuito elétrico, um instrutor do laboratório de perícia papiloscópica montou o circuito ilustrado abaixo. Após uma análise desse circuito, o instrutor solicitou aos estudantes que determinassem a resistência equivalente da combinação mostrada.



Com base nesse caso hipotético e no circuito ilustrado, assinale a alternativa que apresenta o valor da resistência equivalente.

A figura abaixo apresenta um dispositivo de disparo utilizando SCR. A tensão e a corrente de gatilho para esse circuito são iguais a 1 V e 100 mA.

A potência elétrica dissipada no resistor de 145 Ω é de:

A figura abaixo apresenta um sistema trifásico desequilibrado. As impedâncias monofásicas que compõem a carga trifásica possuem o mesmo módulo, porém com ângulos diferentes.

A respeito desse sistema, é correto afirmar que:

O circuito apresentado abaixo é composto por uma fonte senoidal U, seis resistores, um capacitor de 100 x 10-6 F e um indutor de 10 x 10-3 H. A ddp da fonte é igual a 80 V e valor de R igual a 10 Ω.

A frequência da fonte, em hertz, para que o fator de potência do circuito seja igual à unidade e a potência elétrica dissipada pelo circuito, em watts, são, respectivamente, iguais a:

Um circuito elétrico é composto de uma fonte com ddp igual a U alimentando dois resistores em série iguais a R e 2R. O equivalente de Norton visto pelos terminais do resistor igual a R é composto por uma fonte de corrente e uma resistência de Norton, respectivamente, iguais a:
