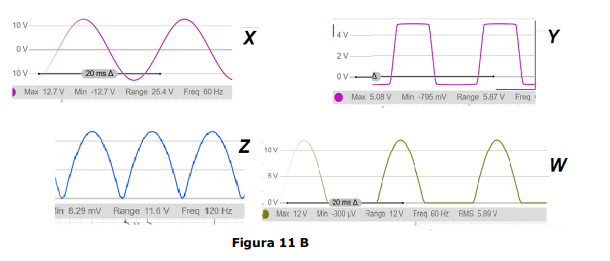

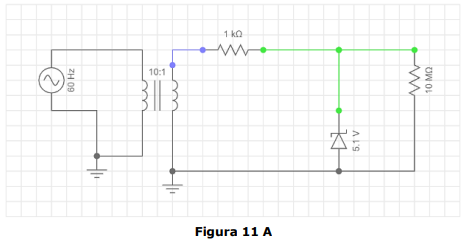

Observe a Figura 11 (A e B) e assinale a alternativa que contém a forma de onda no resistor de 10M Ohms. Considere Fonte de Tensão CA: 127V – 60z.
Imagem associada para resolução da questão Imagem associada para resolução da questão

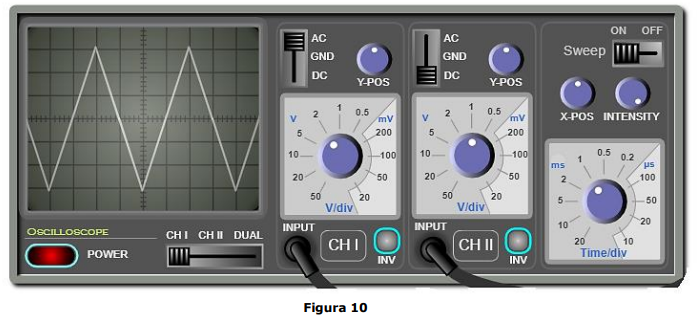

Observe o osciloscópio apresentado na Figura 10 e determine a tensão Vpp e o período da onda apresentada.
Imagem associada para resolução da questão

Observe a Figura 9 abaixo e determine o valor de Rf2 para que o ganho do circuito seja de 30dB.


Imagem associada para resolução da questão

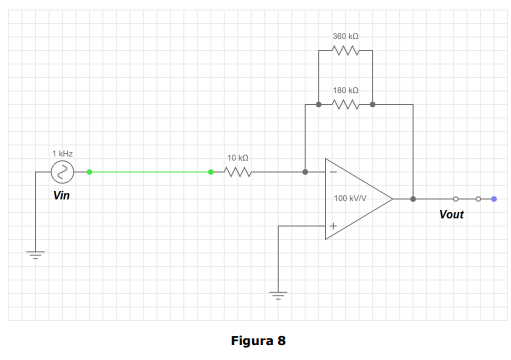

Sabendo que a tensão de entrada no circuito da Figura 8 é Vin = 1V (Vp) ou 2V (Vpp), a saída Vout será:


Imagem associada para resolução da questão

Uma montagem feita em protoboard possui dois resistores ligados em paralelo:

• R1: Azul-Azul-Marrom – tolerância: dourado.

• R2: Laranja-Laranja-marrom - tolerância: dourado.


Por questões de espaço, tais resistores deverão ser substituídos pelo valor equivalente do paralelo, que então será:
