18 Questões de concurso encontradas
Página 1 de 4
Questões por página:
Questões por página:
Concurso:
CEFET-MG
Disciplina:
Eletrônica

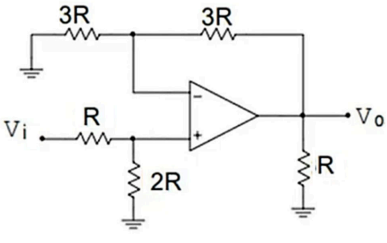

Para fazer a medição da temperatura de uma estufa que opera na faixa 0°C a 100°C, instalou-se nela um CI sensor de temperatura (LM35), que tem constante térmica de 10mV/°C. O sinal de temperatura do sensor deve ser entregue a um conversor analógico digital (A/D) variando de 0 a 5V, de modo a utilizar toda a sua faixa dinâmica. Escolha o circuito condicionador de sinais adequado para receber o sinal do sensor e entregá-lo ao conversor A/D.
Concurso:
CEFET-MG
Disciplina:
Eletrônica
Observe o circuito a seguir.
Considerando um hFE elevado para o transistor, de modo que ele opere somente nas regiões de corte ou saturação, o menor valor de R que permite que o LED D1 acenda é:
Considerando um hFE elevado para o transistor, de modo que ele opere somente nas regiões de corte ou saturação, o menor valor de R que permite que o LED D1 acenda é:
Concurso:
CEFET-MG
Disciplina:
Eletrônica
Um técnico precisou avaliar o funcionamento de um transistor bipolar como o da figura abaixo. Para isso, ele utilizou um multímetro digital na escala de medição de resistência.
Para realizar o teste, o técnico utilizou as pontas de prova positiva (+) e negativa (-) do multímetro, ligando-as alternadamente aos terminais do transistor para a obtenção das medidas. Foi verificado que os valores de resistência medidos eram baixos ou muito altos. O técnico então anotou os estados das medidas na tabela a seguir.
Em relação ao teste, é correto afirmar que o transistor
Para realizar o teste, o técnico utilizou as pontas de prova positiva (+) e negativa (-) do multímetro, ligando-as alternadamente aos terminais do transistor para a obtenção das medidas. Foi verificado que os valores de resistência medidos eram baixos ou muito altos. O técnico então anotou os estados das medidas na tabela a seguir.
Em relação ao teste, é correto afirmar que o transistor
O circuito da figura 1 é alimentado por uma fonte de tensão senoidal vi(t) de 30V de pico, em 60Hz e contém dois diodos zener, D1 e D2, cujas tensões zener são, respectivamente, VZD1=10V e VZD2=20V. Admita que, quando polarizados diretamente, ambos Zener apresentem VK=0,7V.
Figura 1
Agora observe a figura 2
Figura 2
Na figura 2, a forma de onda da tensão de saída vo(t) é dada pela letra:
Figura 1
Agora observe a figura 2
Figura 2
Na figura 2, a forma de onda da tensão de saída vo(t) é dada pela letra:
Disciplina:
Eletrônica
Com relação à eletrônica de potência, julgue o item a seguir.
O sinal PWM é utilizado no acionamento de chaves transistorizadas e a tensão AC produzida com esse chaveamento é uma média da área do pulso dos intervalos do ciclo denominada de tempo de “desligado”.
