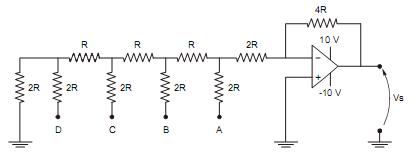

Nas entradas A, B, C e D, do sistema abaixo foram colocados níveis lógicos TTL, (5V, 0V, 0V, 0V), respectivamente.



Para a condição citada acima, a tensão na saída do amplificador operacional é, aproximadamente,

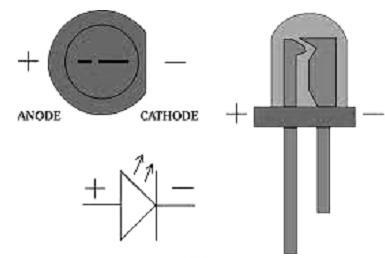

Observe a figura, que representa um diodo emissor de luz, mesma tecnologia utilizada nos chips dos computadores, que tem a propriedade de transformar energia elétrica em luz. Tal transformação é diferente da encontrada nas lâmpadas convencionais que utilizam filamentos metálicos, radiação ultravioleta e descarga de gases, dentre outras.



Nesses dispositivos, a transformação de energia elétrica em luz é feita na matéria, sendo, por isso, chamada de Estado sólido. É um componente do tipo bipolar, ou seja, tem um terminal chamado ânodo e outro, chamado cátodo. Dependendo de como for polarizado, permite ou não a passagem de corrente elétrica e, consequentemente, a geração ou não de luz. Esses dispositivos são conhecidos pela sigla

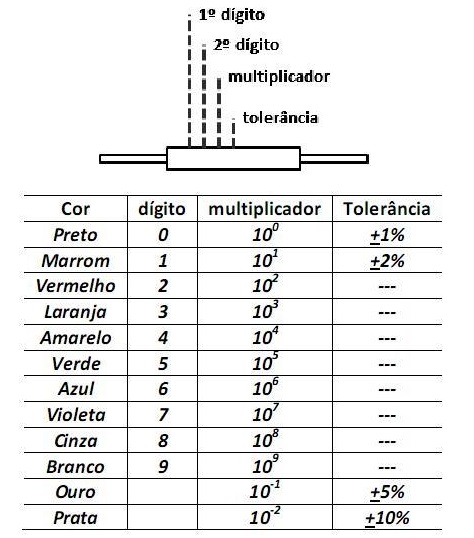

Analise a figura que contém um resistor e a tabela com o código de cores dos resistores.



Para uma combinação de cores, onde o 1º dígito é vermelho, o 2º dígito é verde, o multiplicador é laranja e a tolerância é ouro, o resistor possui uma resistência de

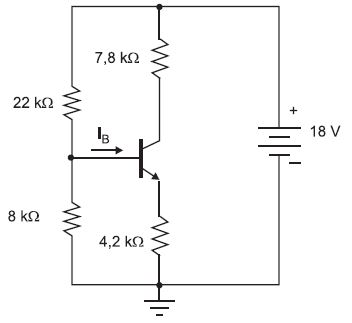

O transistor NPN da figura acima está polarizado e operando na região ativa. Nessas condições, o transistor opera com ß = 50 e V_BE = 0,6 V. Com base nos dados do circuito, o valor aproximado da corrente I_B, em µA, é
