O fabricante de um LED de 5 mm vermelho fornece as informações seguintes:

Especificações de operação: I_F = 20 mA @ V_F = 1,7 V

Especificações máximas: I_F = 50 mA e V_R = 5,0 V

Para acioná-lo por meio de uma fonte de alimentação de 12 V, deve-se ligá-lo em série com um resistor comercial cujo valor nominal mais adequado é

A interface de potência abaixo deve ser utilizada para acionar um motor DC de 12 V/200 mA por meio de uma tensão de entrada V_E = 5 V.



São dadas as especificações do transistor e do diodo:

Transistor:
I_Cmáx = 1 A
BV_CEO= 45 V
h_FEsat = 50
V_BEsat = 0,7 V
V_CEsat = 0,2 V

Diodo:
I_Fmáx = 1 A
V_Rmáx = 400 V

O valor nominal do resistor R_B que atende às especificações do projeto é

Deseja-se implementar uma fonte de alimentação composta apenas de um transformador, um diodo retificador e um capacitor de filtro. Ela deve ter as seguintes características aproximadas:

Entrada: 110 V - 60 Hz
Saída: 16 V - 400 mA (com ripple máximo de 3,2 Vpp)

A expressão abaixo pode ser utilizada para calcular o valor de pico a pico da tensão de ripple (Vrpp):



em que:
I₀ = corrente média na carga
f = freqüência do sinal retificado
C = capacitor de filtro

Assinale a alternativa que apresenta as especificações dos dispositivos da fonte que atendem às necessidades deste projeto.

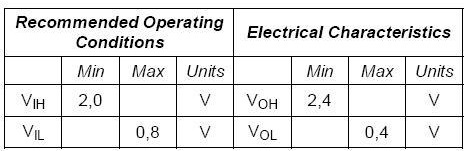

Um manual fornece os seguintes parâmetros de um circuito integrado digital TTL:



Considere as afirmações abaixo.

I. O circuito integrado entende como nível lógico "1" em sua entrada uma tensão entre 2,0 e 5,0 V.

II. O circuito integrado entende como nível lógico "0" em sua entrada uma tensão entre 0,8 e 2,0 V.

III. O circuito integrado fornece como nível lógico "1" em sua saída uma tensão entre 0,4 V e 2,4 V.

IV. O circuito integrado fornece como nível lógico "0" em sua saída uma tensão entre zero e 0,4 V

Esta correto o que se afirma SOMENTE em

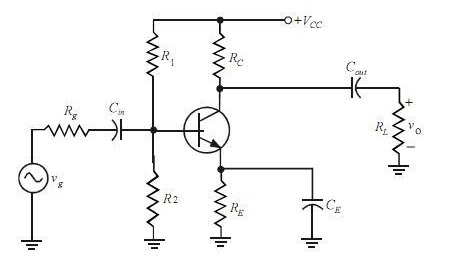

Se V_g for um sinal senoidal com amplitude de pico de 1 mV, então, a tensão no coletor do transistor será igual a soma de uma tensão contínua de 4 V e de uma tensão senoidal, que terá amplitude de pico igual a 20 mV e a mesma frequência e a mesma fase do sinal V_g.
