Concurso:
TRT - 3ª Região (MG)
Disciplina:
Engenharia Eletrônica

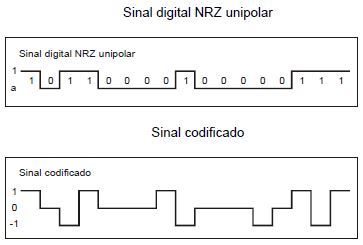

Um sinal digital serial NRZ unipolar é codificado conforme o diagrama:
O código empregado na codificação é
Concurso:
TRT - 6ª Região (PE)
Disciplina:
Engenharia Eletrônica
Em um trecho de programa de certo microcontrolador aparece a instrução MOV A,B. Trata-se de uma instrução
Concurso:
TRT - 6ª Região (PE)
Disciplina:
Engenharia Eletrônica
Deseja-se executar a expressão lógica
utilizando-se um multiplexador e os recursos como os representados abaixo.
Concluídas as ligações entre as linhas e o multiplexador (MUX), as ligações que contemplam o propósito estão expressas em:
Concurso:
TRT - 6ª Região (PE)
Disciplina:
Engenharia Eletrônica
Considere o trecho de um programa de microcontrolador apresentado abaixo.
MOV A,#3CH; carrega o registrador A com 3CH
MOV B,#4AH; carrega o registrador B com 4AH
ORL A,B; executa a operação A = A.OR.B
CPL ACC.0; complementa o bit 0 do registrador A
ANL A,#9DH; executa a operação A = A.AND.9DH
Após o processamento dessa rotina, o valor do registrador A é
MOV A,#3CH; carrega o registrador A com 3CH
MOV B,#4AH; carrega o registrador B com 4AH
ORL A,B; executa a operação A = A.OR.B
CPL ACC.0; complementa o bit 0 do registrador A
ANL A,#9DH; executa a operação A = A.AND.9DH
Após o processamento dessa rotina, o valor do registrador A é
Concurso:
TRT - 6ª Região (PE)
Disciplina:
Engenharia Eletrônica
Para o contador em anel, representado abaixo, considere o estado inicial em zero.
Após seguidos pulsos de clock, pode-se verificar que o módulo principal de contagem, em decimal, é:
