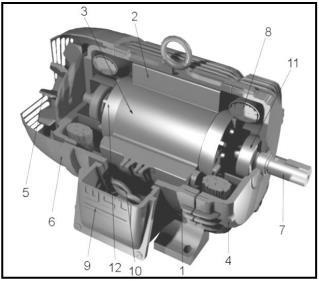

Observe o equipamento apresentado na figura abaixo e analise as afirmativas a seguir.


I - A figura mostra um motor elétrico de indução.
II - Os componentes de número (3), (7) e (12) fazem parte do rotor.
III - O estator é composto basicamente pela carcaça (1), núcleo de chapas (2) e enrolamento trifásico (8).
IV - As tampas (4), o ventilador (5) e a placa de bornes (10) compõem o sistema de arrefecimento.

Está correto somente o que se afirma em:

O gráfico mostra a curva de corrente de partida de um motor de corrente alternada trifásico. A corrente de partida é três vezes a corrente nominal (In) de consumo de potência contínua que será alcançada após um determinado tempo segundo a curva mostrada. Como elemento de proteção desse motor, deseja-se colocar um fusível. Na figura também são mostradas as curvas de corrente pelo tempo que três diferentes fusíveis (A, B e C) podem suportar até a fusão.



Em relação à escolha de um dos três fusíveis para proteção desse motor, considere as afirmativas a seguir:

I - O fusível A é inadequado, pois na partida normal do motor, o tempo de fusão será alcançado e, portanto, o fusível vai impedir o funcionamento do motor.
II - O fusível B é adequado, pois o tempo de fusão não é atingido pela partida do motor, e a corrente máxima contínua que o fusível suporta é idêntica à do motor.
III - O fusível C permite a partida do motor, mas como a corrente contínua que o fusível suporta é três vezes a corrente nominal do motor, não haverá proteção adequada para possíveis sobrecargas duradouras na operação do motor.

É correto o que se afirma em:
