Concurso:
TRE-RJ
Disciplina:
Engenharia Elétrica
Acerca de seccionadora utilizada em sistemas de transmissão de energia elétrica, julgue o item seguinte.
Assim como os disjuntores, as chaves seccionadoras são equipamentos eficazes para interrupção de correntes de curto-circuito. Mas, para que esse processo ocorra, é necessário comandá-las por meio de circuitos com relés auxiliares.
Assim como os disjuntores, as chaves seccionadoras são equipamentos eficazes para interrupção de correntes de curto-circuito. Mas, para que esse processo ocorra, é necessário comandá-las por meio de circuitos com relés auxiliares.
Concurso:
Petrobras
Disciplina:
Engenharia Elétrica

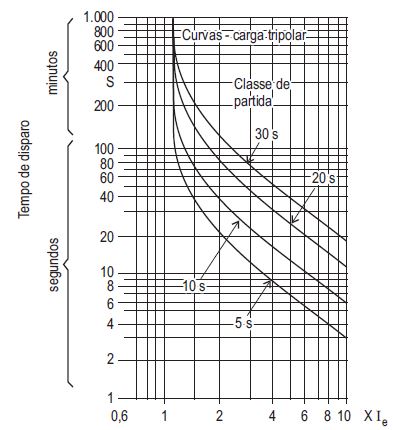

A figura acima mostra as curvas características de disparo de um relé de sobrecarga que comanda a abertura de um disjuntor, onde Ie é a corrente de atuação do relé. Sabe-se que a corrente de atuação do relé é 500 A, a relação de transformação do TC utilizado é 50 e a classe de partida é igual a 5 s. O tempo, em segundos, para que o disjuntor se desligue com uma corrente de 4.000 A é
Concurso:
Petrobras
Disciplina:
Engenharia Elétrica
Relés de sobrecorrente estáticos são equipamentos destinados a subestações de menor porte, instalados junto aos disjuntores de média tensão, dispensando alimentação auxiliar. Suponha que um desses relés seja instalado no polo do disjuntor que protege um transformador trifásico de 200 kVA, alimentando uma pequena indústria. A tensão primária é de 13,8 kV, e a corrente máxima é igual a 130% da carga nominal do transformador. Nessas condições, o valor aproximado, em ampères, da corrente de ajuste da unidade temporizada desse relé é igual a
Concurso:
TRF - 2ª REGIÃO
Disciplina:
Engenharia Elétrica
Para possibilitar e monitorar o paralelismo entre um gerador do consumidor e a rede de distribuição de energia elétrica em condições aceitáveis, podem ser utilizados, dentre outros, os dispositivos
Concurso:
TRF - 2ª REGIÃO
Disciplina:
Engenharia Elétrica
Dispositivo de proteção que, ao detectar uma condição de sobrecorrente, interrompe o circuito, religando-o automaticamente, após um tempo predeterminado. Se no momento do religamento ele ainda detectar o problema, repete a sequência "disparo x religamento" até três vezes consecutivas. Após o quarto disparo, o mecanismo de religamento trava, mantendo o circuito aberto.
Trata-se de
Trata-se de
