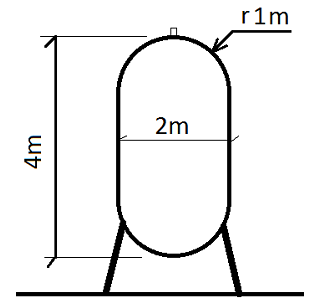

Um engenheiro se depara com a seguinte situação: no recebimento de um vaso de pressão cilíndrico, com tampas esféricas, formato e dimensões externas estabelecidas na figura abaixo, ele quer ter certeza da espessura da chapa de aço utilizada na fabricação do produto. Dessa forma, ele se certifica que o vaso está completamente vazio, e enche esse vaso com água até transbordar. Na medição de volume de água que preencheu totalmente o vaso, ele encontrou o seguinte resultado: 10,16 m³ . Assinale a alternativa que apresenta o valor mais provável da espessura da chapa utilizada para a fabricação desse vaso.

A figura a seguir mostra uma comporta retangular de 10 m por 8 m de largura. O peso específico da água no local é de 9.800 N/m³ . O momento de inércia do retângulo I = bh³/12, onde b é a base e h a altura.

O valor da força P necessária para segurar a comporta na posição mostrada, é de

A figura a seguir apresenta uma tubulação de água onde está sendo realizada uma tomada de pressão. No local, o peso específico da água ϒ_água = 9.800 N/m³ e o peso específico do mercúrio é de ϒ_água = 133.500 N/m³ .

A pressão nesse ponto da tubulação é de

Para medir a pressão em um recipiente foi utilizado um manômetro de mercúrio, conforme a imagem a seguir. Sabe-se que o mercúrio apresenta massa específica igual a 13 590 kg/m³ e que a diferença entre as alturas das colunas é de 36 cm.

(Considere: pressão atmosférica de 750 mm Hg e aceleração da gravidade 9,807 m/s² .)

Assinale a alternativa que a apresenta, aproximadamente, a pressão no recipiente.
