Questões de Concurso

A figura apresenta uma viga bi apoiada com vão de 6 m submetida a um carregamento distribuído uniformemente de intensidade 80 kN/m ao longo de todo o vão. Abaixo estão representados, de forma esquemática, os diagramas de esforço cortante (DEC) e momento fletor (DMF) correspondentes, com alguns pontos destacados. Com base na análise estrutural da viga e nos diagramas apresentados, assinale a alternativa incorreta:

Durante o projeto e a execução de alvenarias, a adoção de elementos estruturais auxiliares é fundamental para evitar o surgimento de fissuras, especialmente nas regiões de aberturas. Nesse contexto, as vergas e contravergas desempenham papel importante no comportamento estrutural da parede. Assinale a alternativa que descreve corretamente a função desses elementos.

A NBR 6118 – Estruturas em concreto armado, estabelece determinados critérios e limites de flechas em elementos estruturais. De acordo com esta norma, determine a flecha máxima para uma laje de sacada, em balanço, considerando o vão de balanço, para efeitos de cálculo, sendo de 2,0m.

Considere as seguintes informações:

Tipo de efeito: aceitabilidade sensorial;

Razão da limitação: visual;

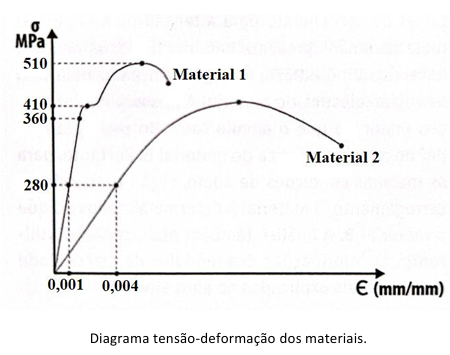

A Figura apresenta o diagrama tensão-deformação com o comportamento mecânico de dois materiais distintos, denominados Material 1 e Material 2, submetidos a um ensaio de tração axial em laboratório.

Com base nas curvas do Material 1 e Material 2, e considerando a Lei de Hooke, que relaciona tensão e deformação por meio do módulo de elasticidade longitudinal (E), assinale a alternativa correta.

O dimensionamento e a execução de elementos estruturais devem garantir a estabilidade e a segurança contra estados limites. Acerca do comportamento dessas estruturas e seus componentes, registre V, para as afirmativas verdadeiras, e F, para as falsas:
(__)O uso de conectores de cisalhamento em vigas mistas de aço e concreto garante a transferência de esforços entre os dois materiais no plano de contato.
(__)O processo de cura do concreto em grandes volumes dispensa o controle de temperatura interna, pois o calor de hidratação auxilia no ganho de resistência.
(__)As estruturas de madeira exigem tratamentos preservativos contra o ataque de agentes biológicos quando expostas diretamente às intempéries.
(__)A armadura de compressão em vigas de concreto armado é inserida para absorver os esforços de tração resultantes do momento fletor negativo nos apoios.
Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:
