I - Filtros passivos são compostos por resistores, capacitores e indutores, apresentando ganho em toda faixa de frequências. II - Filtros ativos podem apresentar ganho em diferentes faixas de frequência e usam amplificadores operacionais, resistores, capacitores e, eventualmente, indutores. III- Filtros passa-baixa permitem a passagem de sinais de baixa frequência. Os sinais acima da frequência de corte serão tanto mais atenuados quanto for a ordem do filtro.
Quais estão corretas?

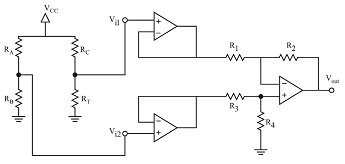

A figura precedente ilustra um circuito de medição de temperatura usando o termistor NTC RT. Considere que a tensão VCC seja de 5 V, que os resistores RA, RB e RC tenham resistências iguais a 10 kΩ cada, e que a resistência do termistor RT seja, à temperatura de 25 ºC, igual a 10 kΩ. Considere, ainda, que as seguintes condições sejam satisfeitas: R1=R3 e R2=R4, que as tensões de entrada do amplificador de instrumentação sejam Vi1 e Vi2, e que a tensão de saída do circuito seja representada por Vout.
Com base nessas informações e assumindo que todos os componentes do circuito sejam ideais, assinale a opção correta.
Considerando que, no circuito da figura acima, o amplificador operacional seja ideal, julgue o item a seguir.
Se R3 = R1 e R4 = R2, então v x (t) =
[ v1 ( t ) - v 2 ( t ) ]. Analise o circuito abaixo:
O valor aproximado de Vo é:
O circuito eletrônico representado abaixo é um sensor de umidade que tem em sua saída um comparador de tensão que utiliza uma tensão de referência de 3,3 V.
O valor comercial mais adequado para o resistor R é:
