I. Tais conexões não devem ser submetidas a nenhum esforço de tração ou torção, salvo no caso de linhas aéreas e de linhas de contato de alimentação de equipamentos móveis.
II. Na seleção dos meios de conexão, devem ser considerados a quantidade de fios, o material e a seção dos condutores, independente do seu formato.
III. As conexões devem ser acessíveis para verificação, ensaios e manutenção, inclusive nas emendas de cabos enterrados e nas imersas.
Está correto o que se afirma em:
FIGURAS
Fig.1 – Ícones de comandos de AutoCAD |

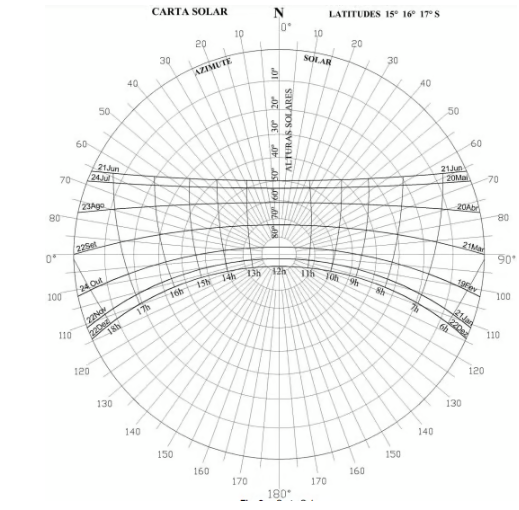

Fig.2 – Carta Solar |

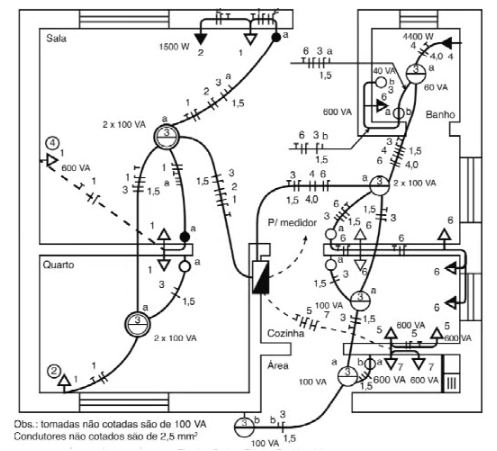

Fig.3 – Projeto Elétrico Residencial Fonte: CREDER, Hélio. Instalações Elétricas. |
-
Com base na planta e nas informações do projeto elétrico da Figura 3 (apresentada no final desta prova) e levando em consideração o valor estimado de 110 V para a tensão da instalação elétrica, calcule o valor da corrente elétrica do circuito destinado aos pontos de iluminação, no caso de todas as lâmpadas da casa estarem acesas.
Observação: considerar que todas as lâmpadas são incandescentes tradicionais e possuem a potência indicada na planta.
A respeito de instalações elétricas, julgue o item a seguir.
Quanto à alimentação, devem ser determinadas as seguintes características das fontes de suprimento de energia com as quais a instalação for provida: natureza da corrente e frequência; valor da tensão nominal; valor da corrente de curto-circuito presumida no ponto de suprimento; possibilidade de atendimento dos requisitos da instalação, incluindo-se a demanda de potência.
A respeito de instalações elétricas, julgue o item a seguir.
A seção mínima dos condutores de um circuito elétrico é definida utilizando-se quatro critérios: capacidade de condução de corrente, proteção contra sobrecarga, queda de tensão e proteção contra curto-circuito; cada um dos critérios especifica uma seção do condutor, e a seção final utilizada no circuito é a menor entre elas.
A respeito de instalações elétricas, julgue o item a seguir.
O esquema a seguir representa o aterramento TN-S, no qual o condutor neutro e o condutor de proteção são distintos.
