Durante a análise do Sistema de Proteção contra Descargas Atmosféricas (SPDA) em uma nova construção, foram consideradas as seguintes afirmativas sobre os princípios e a aplicação do SPDA:

I.O sistema de SPDA deve ser projetado de forma a desviar a corrente de uma descarga atmosférica para o solo, evitando que ela atinja a edificação e seus ocupantes.

II.A utilização de hastes de aterramento deve ser feita apenas em edificações com altura superior a 10 metros, pois abaixo dessa altura não há risco de descargas atmosféricas.

III.O SPDA deve ser dimensionado levando em conta as características da edificação, como altura e localização geográfica, além de considerar a resistência do solo para garantir a efetividade do aterramento.

IV.Os condutores de descida do SPDA devem ser instalados em ângulos retos e nunca podem ser curvados, pois isso pode aumentar a resistência elétrica e comprometer a eficiência do sistema.


Qual das combinações a seguir apresenta apenas afirmativas corretas?

Um Engenheiro Eletricista está estudando um circuito para alimentar uma carga trifásica de 20 kW, com tensão nominal de 380 V e fator de potência de 0,85. A carga será instalada a uma distância de 50 metros do quadro de distribuição. Para realizar uma aproximação, os efeitos de temperatura foram desconsiderados para o condutor escolhido. Considerando uma queda de tensão para este circuito de 2,5%, qual seria a área mínima da seção transversal deste condutor?

Um engenheiro eletricista está projetando o sistema de eletrodutos para uma instalação industrial. Ele precisa acomodar três cabos de alimentação monofásicos (fase, neutro e terra) em um eletroduto de PVC, com um comprimento total de 30 metros, incluindo curvas e desvios. Cada cabo possui uma seção de 10 mm2 e diâmetro externo de 7,2 mm. Para garantir que a instalação esteja de acordo com as normas de ocupação máxima do eletroduto, ele deve selecionar o diâmetro interno adequado para o eletroduto de modo que o índice de ocupação não ultrapasse 40 por cento, conforme indicado nas normas técnicas.

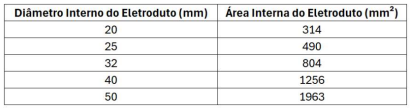

A tabela abaixo mostra os diâmetros internos de diferentes tamanhos de eletrodutos de PVC disponíveis.

Um edifício comercial de 40 andares, localizado em uma região com alta incidência de raios, possui um sistema de proteção contra descargas atmosféricas (SPDA) instalado há 15 anos. Devido à expansão das atividades no edifício, foram instalados novos equipamentos eletrônicos sensíveis em diversos andares. Considerando a importância da proteção desses equipamentos e as atualizações nas normas técnicas, qual a melhor estratégia para avaliar e atualizar o SPDA existente?

Uma forma bastante comum de controle do acendimento de um conjunto de diodos emissores de luz (LED) está ilustrada no circuito da Figura abaixo, onde o transistor bipolar de junção Q₁ funciona como uma fonte de corrente, fazendo com que todos os LEDs conduzam a mesma corrente elétrica, independentemente do número N de dispositivos conectados em série. Entretanto, esse circuito possui uma limitação no número máximo de LEDs que podem ser conectados em série, de modo que o transistor continue a operar como uma fonte de corrente.





Nesse circuito, considere que todos os LEDs apresentam uma tensão de joelho igual a 1,8 V, quando em condução direta, e que o transistor Q₁ apresenta um ganho de corrente β muito alto, uma tensão V_BE = 0,7 V, quando em condução, e V_CE(Sat) = 0,2 V, quando em saturação.
Dessa forma, quantos LEDs, no máximo, podem ser conectados em série no circuito acima e qual é a corrente elétrica no terminal de coletor de Q₁, expressa em miliamperes, respectivamente?
