O quadrado representado abaixo, de 2 cm de lado, é a seção transversal de uma barra prismática.


O momento de inércia do quadrado em relação ao eixo X vale, em cm⁴.

O diagrama de momentos fletores de uma barra AD é representado na figura abaixo.



Da observação do diagrama é possível concluir que

A figura abaixo representa uma treliça plana bi-apoiada.



Em função da posição da carga P, é nula a força na barra

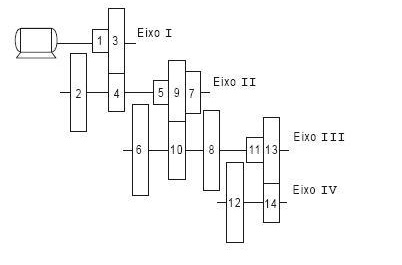

O esquema abaixo representa a cadeia cinemática planificada de uma caixa de engrenagens.



Essa cadeia apresenta

No esquema de transmissão abaixo, os eixos I e III estão alinhados.



A relação de transmissão do par de engrenagens 1 e 2 é igual a 2,0. Admitindo o mesmo módulo para todas as engrenagens e, sabendo-se que z₁ = 1,5 z₃ (z = número de dentes), a relação do par de engrenagens 3 e 4 será igual a
