A respeito dos princípios da estática e da dinâmica dos corpos rígidos, julgue o item seguinte.

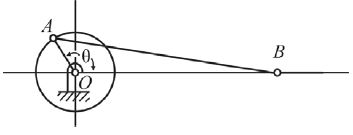

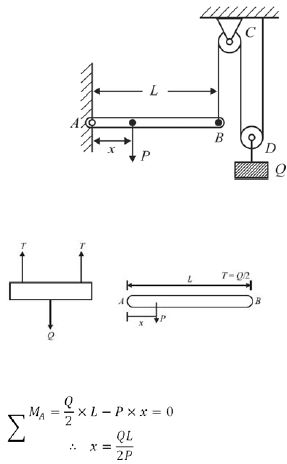

Considere que, na figura abaixo, a viga AB, de comprimento L, seja pivotada em A e apoiada em B por um cabo vertical que passa por duas polias C e D. Considere, ainda, que a polia D sustente verticalmente um bloco de peso Q. Nessa situação, desprezando a fricção nas polias e no pivô A, para que a viga permaneça horizontal, a carga P deve ser aplicada na posição



Engrenagens cilíndricas retas são utilizadas para transmissão de movimento rotativo entre um eixo e outro. Sobre tais engrenagens considere:

I. Quando a distância entre centros é ligeiramente alterada, o ângulo de pressão não muda.

II. A relação entre as velocidades angulares não se altera quando a distância entre centros é alterada ligeiramente.

III. A curva típica do perfil dos dentes é um arco de parábola.

IV. O número mínimo de dentes do pinhão é 19, para evitar interferência, quando o ângulo de pressão é 20°.

Está correto o que consta em

O guindaste da figura abaixo tem estrutura na forma de treliça, com polias de raio R = 10 cm em alguns nós. As barras verticais e horizontais têm comprimento 100 cm. O cabo tem uma extremidade fixa no ponto D e a outra em um tambor que é acionado por um motor através de uma transmissão.

A força na barra BC, em kN, quando a carga é 20 kN, é igual a

Uma estante, com prateleiras de madeira, suporta livros. As dimensões da prateleira são: comprimento L, profundidade b, espessura e, conforme a figura abaixo.

Dados:
Momentos de inércia baricentral de um retângulo de base b e altura e:

I= be³ / 12
L =1 m
e = 10 mm
b = 250 mm
p = 1 N/mm

Admitindo-se que a prateleira é uma viga biapoiada em duas articulações nas extremidades, e que está sujeita a um carregamento uniforme p, correspondente ao peso total dos livros ao longo do comprimento L, a máxima tensão normal nesta prateleira é, em MPa, aproximadamente, de

É dada a seção de uma viga sob um determinado carregamento:
