Em uma instalação elétrica de baixa tensão alimentada por meio de subestação MT/BT interna,

. Considere a instalação elétrica dos pontos de luz abaixo esquematizada.

Para que os dois pontos de luz sejam acesos/apagados simultaneamente por qualquer um dos interruptores, a quantidade de condutores nos trechos I, II e III, de forma que seja utilizada a menor quantidade/comprimento de condutores, é, respectivamente,

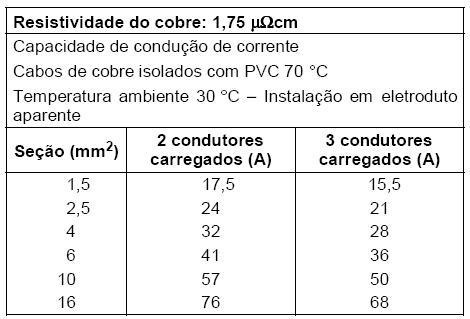

    Um engenheiro eletricista deve dimensionar os condutores de um circuito terminal trifásico a quatro fios, com 380 V e 100 m de extensão, cuja corrente de projeto é igual a 76,8 A. Para isso, ele decidiu utilizar condutores de cobre, com isolação em PVC, instalados em eletroduto aparente de seção circular. Após consulta à norma NBR 5410/2005, ele verificou que os valores dos fatores de correção de temperatura e de agrupamento que devem ser utilizados são, respectivamente, 0,96 e 0,8. Considerando-se as características do referido circuito trifásico, apresentam-se, na tabela a seguir, para algumas seções de condutores de cobre, a capacidade de condução de corrente, segundo a referida norma, e a queda de tensão unitária, de acordo com valores típicos de fabricantes.


Com base nessas informações, assinale a opção correta a respeito do dimensionamento dos condutores da instalação em questão.

Os dispositivos diferenciais residuais (DR) de seccionamento mecânico são utilizados na proteção contra choques elétricos provocados por contato direto e indireto. Segundo a NBR 5410/2005, não podem ser utilizados dispositivos DR em instalações elétricas residenciais cujo esquema de aterramento seja o
mostrar texto associado
O fator de carga é a relação entre a energia aparente efetivamente fornecida a uma carga em determinado período de tempo e a energia aparente máxima que essa carga pode demandar em um período de tempo de igual duração.
