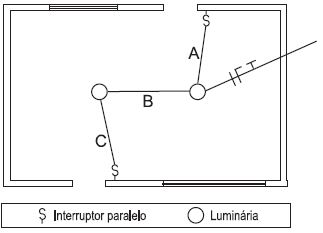

A figura acima apresenta a planta baixa de um dos cômodos de uma casa. O circuito que alimenta esse cômodo chega por uma das luminárias pontuais. Para que as duas luminárias sejam comandadas simultaneamente, por meio dos dois interruptores paralelos, é necessário que, nos trechos A, B e C da linha, passem os seguintes condutores:

Deseja-se alimentar uma carga bifásica de 10 kW, 220 V, fator de potência unitário, fator de correção de temperatura unitário, fator de correção de agrupamento igual a 0,7 e método de referência B1.

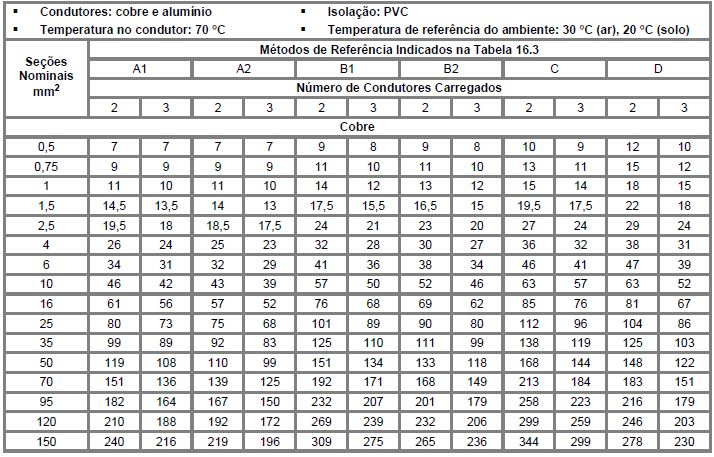

Abaixo está a reprodução de parte da tabela 36 da NBR 5410 referente à capacidade de condução de corrente, em ampères:



Com base nas informações fornecidas, a seção mais adequada para os condutores de alimentação do circuito, em mm² , é:

O diagrama unifilar apresentado abaixo refere-se ao comando de uma lâmpada por três pontos distintos:



No entanto, há um ERRO indicado descrito em:
