Considere as situações seguintes:

I. Circuitos elétricos que sirvam a pontos situados em locais contendo banheira ou chuveiro, exceto os circuitos que alimentem aparelhos de iluminação posicionados a uma altura igual ou superior a 2,50 m.
II. Circuitos elétricos que alimentem tomadas de corrente situadas em áreas externas à edificação.
III. Circuitos elétricos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.
IV. Circuitos elétricos de tomadas de corrente de cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e, no geral, a todo local interno molhado em uso normal ou sujeito a lavagens, exceto as tomadas de corrente claramente destinadas a alimentar refrigeradores e congeladores e que não fiquem diretamente acessíveis.

A NBR 5410 recomenda que, qualquer que seja o sistema de aterramento, esses circuitos devem ter proteção complementar contra contatos diretos por

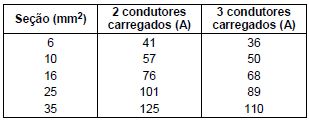

Considere a tabela abaixo:

Uma instalação elétrica monofásica de 120 V, com carga de 4,8 kW e fator de potência 0,85, necessita, apenas pela capacidade de condução de corrente e de acordo com a tabela, condutores com seção mínima de, em mm²,

Um sistema possui um esquema de aterramento com um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação. Trata-se de um esquema de aterramento tipo

mostrar texto associado esconder texto associado

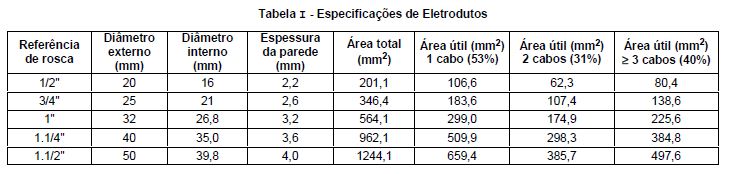

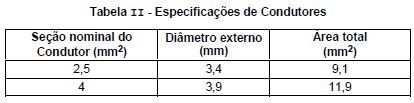

Considere as tabelas abaixo:

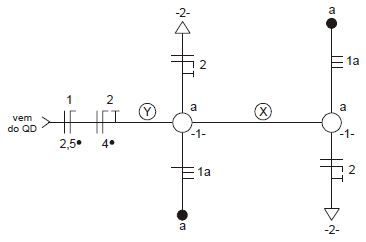

Se o eletroduto Y possuir apenas os condutores indicados no diagrama unifilar, ele deve ter diâmetro de

mostrar texto associado esconder texto associado

O eletroduto X está representado corretamente em
