A partir dessas informações, julgue os itens seguintes, com relação ao sistema via satélite e a seus subsistemas de recepção descritos.

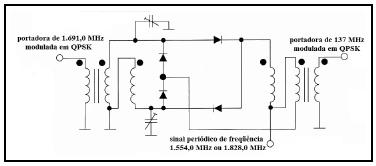

Tipicamente, o down-converter indicado no diagrama da figura II implementa, se não mais, duas etapas fundamentais: uma etapa de mistura de sinais e outra de filtragem. A primeira etapa é implementada por um misturador de sinais, que consiste em um dispositivo de duas entradas e uma saída; uma das entradas do misturador deve ser um sinal periódico de freqüência igual a 1.554,0 MHz ou 1.828,0 MHz e a outra é a portadora em 1.691,0 MHz, modulada em QPSK, que chega até o down-converter. A saída do misturador é a portadora de 137,0 MHz, ainda modulada em QPSK. Para o seu correto funcionamento, o down-converter deve possuir filtragem passa-faixa após a referida etapa de mistura de sinais. A figura a seguir ilustra o diagrama de um circuito que implementa corretamente as duas etapas acima referidas.

mostrar texto associado esconder texto associado

A partir dessas informações, julgue os itens seguintes, com relação ao sistema via satélite e a seus subsistemas de recepção descritos.

A banda ocupada pela referida portadora deve ser superior a 10 MHz.

mostrar texto associado esconder texto associado

A partir dessas informações, julgue os itens seguintes, com relação ao sistema via satélite e a seus subsistemas de recepção descritos.

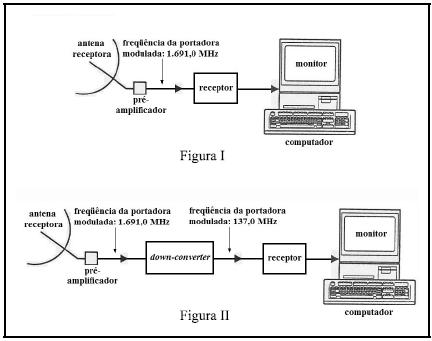

O subsistema da figura I, apesar de ser menos imune a interferências de outros sistemas via satélite que o subsistema da figura II, possui custos menores, principalmente se a antena receptora estiver muito distante do componente denominado receptor, devido à possibilidade de uso de cabos/guias de conexão mais simples.

mostrar texto associado esconder texto associado A partir dessas informações, julgue os itens seguintes, com relação ao sistema via satélite e a seus subsistemas de recepção descritos.

Considere que um dos dois subsistemas receptores do satélite mencionado esteja posicionado na superfície terrestre em uma localização de latitude La e longitude Lo. Nesse caso, mantendo-se Lo constante, quanto mais próximo de zero for La, maior será o ângulo de elevação da antena receptora, porém o ângulo de azimute poderá ser maior ou menor, dependendo da posição relativa entre satélite e subsistema receptor.

mostrar texto associado esconder texto associado

A partir dessas informações, julgue os itens seguintes, com relação ao sistema via satélite e a seus subsistemas de recepção descritos.

O receptor do subsistema da figura II pode ser considerado um receptor super-heteródino, portanto o pré-amplificador deve conter a função de filtragem passa-faixa que elimine sinais interferentes localizados na faixa de freqüência em torno da chamada freqüência imagem.
