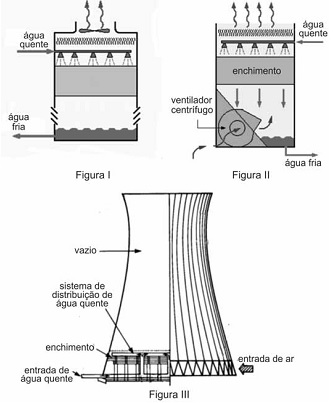

Considerando as figuras acima, que apresentam tipos distintos de torres de resfriamento, julgue o item subsecutivo, em relação aos sistemas de arrefecimento de água nos quais essas torres são usadas.

A torre de arrefecimento mostrada na figura III é do tipo tiragem natural com fluxo em contra-corrente. Tais torres são adequadas para grandes vazões de água, o que implica em alto consumo de energia por volume de água resfriada, devido à grande potência dos ventiladores instalados em sua base, necessários para viabilizar as elevadas vazões de ar.


Considerando as figuras acima, que apresentam tipos distintos de torres de resfriamento, julgue o item subsecutivo, em relação aos sistemas de arrefecimento de água nos quais essas torres são usadas.

A torre de arrefecimento mostrada na figura II é do tipo tiragem forçada com fluxo em contra-corrente. Esse tipo de torre está associada a maior influência da recirculação de ar úmido, que compromete negativamente sua eficiência térmica.
Como solução para a climatização de um edifício de 10 pavimentos com carga térmica total de 1.500 TR foi proposta a adoção de um sistema com fluxo de refrigerante variável (VRF). Os equipamentos comercialmente disponíveis previamente selecionados para esse projeto utilizam compressores do tipo scroll e adotam o R410a como gás refrigerante.

Considerando essa situação, julgue o item que se segue.

Todos os sistemas VRF com compressores scroll comercialmente disponíveis utilizam a variação de frequência de rotação do compressor como técnica de modulação da capacidade de refrigeração.

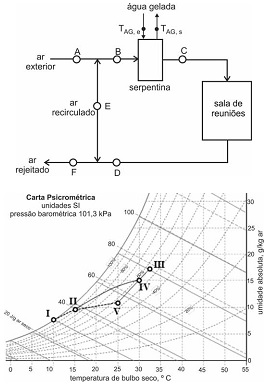

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue o próximo item.

O ponto IV na carta psicrométrica corresponde ao ponto B no diagrama esquemático do sistema de climatização e resulta de uma mistura entre o ar recirculado e o ar tratado após a serpentina.


A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue o próximo item.

O ponto I na carta psicrométrica corresponde ao estado do ar na saída da serpentina, isso é, ao ponto C do diagrama esquemático.
