As linhas piezométricas desenhadas ao longo de uma instalação hidráulica representam, para o fluido,

Numa instalação de exaustão industrial, a previsão de funcionamento era no ponto P representado no diagrama H (altura) × Q (vazão).



Modificações no projeto deslocaram a curva S₁ para a situação S₂. Sendo inviável substituir a instalação, algumas sugestões foram dadas para restabelecer a vazão prevista inicialmente. A hipótese prontamente descartada foi a de

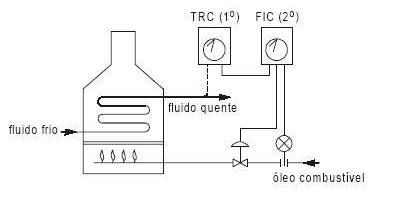

No sistema de aquecimento representado na figura, a variável controlada é a temperatura do fluido quente. Como o efeito de outras variáveis aparece com muito atraso na variável controlada, adotou-se um controle em cascata com dois reguladores.



O regulador secundário, FIC 2°, tem como função tomar o impulso

Acerca de sistemas hidráulicos e pneumáticos, julgue o próximo item.

O elemento de circuito hidráulico mostrado na figura abaixo é uma válvula de duas posições, normalmente aberta, de duas vias com retorno por mola atuado hidraulicamente.

Em uma instalação de bombeamento de uma empresa, uma bomba centrífuga deve operar com vazão de 0,09 m³/s e recalcar água a uma altura manométrica de 9 m. No catálogo, o fabricante da bomba indica o NPSH (net positive succion head) igual a 5,5 m e rendimento de 60% na curva característica. Na sucção, a pressão atmosférica no local é igual a 700 mmHg, permitindo uma altura máxima de sucção de 9,5 m; as perdas correspondem a 1,2 mca e a pressão de vapor da água corresponde a 7,15 mca. A empresa tem disponíveis em estoque apenas motores elétricos comerciais de 5, 8, 10, 12, 15, 20 e 25 kW, entre os quais deve ser selecionado o que será usado para acionar a bomba. Considerando as informações acima, a densidade da água igual a 1.000 kg/m³ e g = 10 m/s ², julgue o próximo item.

A bomba deve trabalhar afogada.
