No que concerne aos tipos de arranjos de barramentos utilizados em subestações, relacione as colunas e assinale a alternativa com a sequência correta.
V. Por não haver referência de potencial nesse arranjo, são necessários equipamentos em todos os circuitos, para sincronização, linha viva ou indicação de tensão. W. São necessárias 4 (quatro) chaves para cada circuito, em tal arranjo. X. Em tal arranjo, cada circuito possui dois disjuntores dedicados. Além disso, se os circuitos não estiverem conectados nas duas barras, em caso de uma falha no disjuntor, será perdida metade dos circuitos. Y. Trata-se de um arranjo equivalente ao Barramento Duplo, Disjuntor Duplo, com uma importante simplificação que mantém quase a mesma confiabilidade e flexibilidade operacional que aquele arranjo. Z. Nesse arranjo, somente serão desligados os consumidores ligados à seção afetada, caso haja uma falha na barra. Além disso, tal arranjo possui um disjuntor de barra.
1. Duplo Barramento Simples. 2. Barramento em Anel. 3. Barramento Simples seccionado. 4. Barramento Duplo, um Disjuntor. 5. Barramento Duplo com Disjuntor e Meio.
V. Por não haver referência de potencial nesse arranjo, são necessários equipamentos em todos os circuitos, para sincronização, linha viva ou indicação de tensão. W. São necessárias 4 (quatro) chaves para cada circuito, em tal arranjo. X. Em tal arranjo, cada circuito possui dois disjuntores dedicados. Além disso, se os circuitos não estiverem conectados nas duas barras, em caso de uma falha no disjuntor, será perdida metade dos circuitos. Y. Trata-se de um arranjo equivalente ao Barramento Duplo, Disjuntor Duplo, com uma importante simplificação que mantém quase a mesma confiabilidade e flexibilidade operacional que aquele arranjo. Z. Nesse arranjo, somente serão desligados os consumidores ligados à seção afetada, caso haja uma falha na barra. Além disso, tal arranjo possui um disjuntor de barra.
1. Duplo Barramento Simples. 2. Barramento em Anel. 3. Barramento Simples seccionado. 4. Barramento Duplo, um Disjuntor. 5. Barramento Duplo com Disjuntor e Meio.
Concurso:
TJ-SC
Disciplina:
Engenharia Elétrica
A confiabilidade de uma subestação em relação às falhas de operação depende da configuração dos barramentos. Considere os seguintes arranjos: Barra Dupla-Disjuntor Simples; Barra Dupla-Disjuntor e Meio; Barra Principal e de Transferência.
A confiabilidade desses arranjos é, respectivamente:
A confiabilidade desses arranjos é, respectivamente:
Concurso:
PM-PI
Disciplina:
Engenharia Elétrica

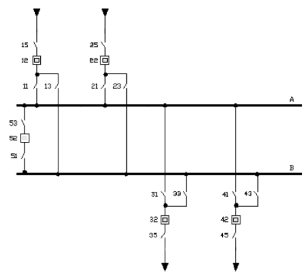

Dado o diagrama unifilar de um esquema elétrico típico de subestações de sistemas elétricos de potência, pode-se concluir que se trata de:
Concurso:
PM-PI
Disciplina:
Engenharia Elétrica
Considere uma subestação em uma indústria, cuja potência de curto-circuito na entrada é de 125 kVA, e a potência do transformador desta subestação é de 500 kVA. Adotando-se que a tensão de base é igual à tensão de entrada do transformador, e a potência de base é igual à potência do transformador, pode-se afirmar que a impedância reduzida do sistema, em p.u, é igual a:
Concurso:
PM-PI
Disciplina:
Engenharia Elétrica
Considere uma subestação transformadora em poste. Este tipo de subestação apresenta, além do transformador, alguns materiais e equipamentos indispensáveis em seu arranjo. A alternativa que apresenta CORRETAMENTE alguns desses materiais e equipamentos é:
