A topografia é a técnica de levantar, medir e descrever a forma de terrenos, servindo a muito tipos de usos, como a delimitação de áreas, obras civis, apoio a projetos de engenharia civil, arquitetura e urbanismo, agrimensura e georreferenciamento, por exemplo. Sobre topografia, relacione os termos abaixo com suas respectivas definições.


1. Levantamento planialtimétrico.
2. Taqueometria.
3. Estação Total.
4. Teodolito.
5. Rumo.
6. Azimute.



(_) é um aparelho mecânico ótico ou eletrônico de uma luneta de foco regulável e fios estadimétricos, medidor de ângulo vertical, medidor de ângulo horizontal, níveis de bolha que possibilitam seu nivelamento horizontal e vertical por meio de parafusos que denominamos calantes e uma bússola. O conjunto se apoia sobre um tripé de altura ajustável, com pouco peso que possibilita facilmente seu transporte e manuseio no campo.



(_) é o ângulo agudo que uma linha faz em relação ao norte ou ao sul, sendo sempre medido a partir do meridiano (vertical) em direção ao leste ou oeste.



(_) é o emprego de métodos para determinar as coordenadas topográficas de pontos, relacionando-os com detalhes, visando sua representação planimétrica em escala predeterminada e sua representação altimétrica por intermédio de curvas de nível, com equidistância também predeterminada.


Assinale a alternativa que apresenta a correta associação de cima para baixo:

Na leitura e interpretação de levantamentos topográficos e mapas, considera-se que o menor comprimento gráfico que se pode representar em um desenho é de 1/5 de milímetro ou 0,2 mm, sendo este o erro gráfico admissível, e que na escolha da escala deve-se levar em consideração o nível de detalhamento das informações na carta/mapa e o espaço disponível do papel.

Dessa forma, em uma região da superfície terrestre que possua muitos acidentes de cerca de 10 m de extensão, a menor escala para a representação deverá ser de

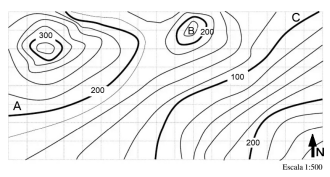

Observe a figura abaixo que representa a topografia de uma área com respectivas curvas de nível.




Analise as afirmativas abaixo em relação à figura.
1. A menor altitude do terreno localiza-se na direção sudeste. 2. O percurso do rio principal segue a direção nordeste-sudoeste. 3. As maiores declividades do terreno localizam-se na direção noroeste.

Assinale a alternativa que indica todas as afirmativas corretas.

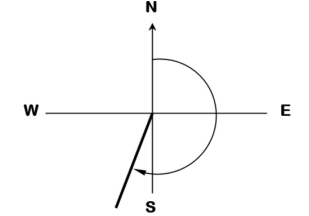

Nos levantamentos topográficos, é importante o conhecimento dos ângulos, bem como a nomenclatura dos mesmos, dependendo do referencial.

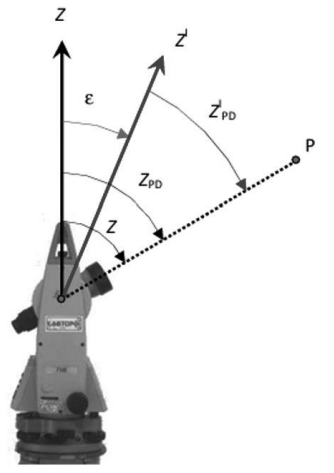

Considerando a figura esquemática ao lado, é correto afirmar que:

Em um levantamento planialtimétrico realizado na escala 1:2.000, foram identificadas duas curvas de nível consecutivas com equidistância vertical de 2,0 m. A distância horizontal medida no desenho entre essas duas curvas é de 0,5 cm.

Considerando que o terreno apresenta declividade uniforme entre essas curvas, assinale a opção que indica corretamente a inclinação do terreno em porcentagem.
