A transmissão de calor por radiação entre duas placas planas paralelas e infinitas é representada abaixo por um circuito térmico análogo a um circuito elétrico.



Nessa transmissão,

Considere a transferência de calor por convecção de uma superfície sólida de área A_s e temperatura T_s para um fluido com um coeficiente de transferência de calor por convecção h, e cuja temperatura longe da superfície é T_∞.

A resistência térmica da superfície contra o calor, ou simplesmente a resistência de convecção da superfície é dada por

A Figura abaixo representa um material no qual as superfícies interna e externa estão a 30°C e 12°C, respectivamente. Tal material possui 30 cm de espessura e 0,8 W/m.°C de condutividade térmica.

Qual a taxa de transferência de energia por condução através de 1 m² de área desse material, em W?

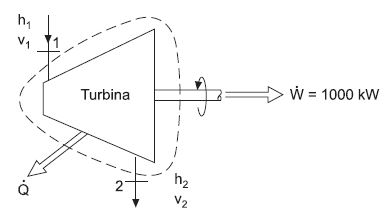

Vapor entra na turbina representada na Figura acima.

Essa turbina opera em regime permanente com um fluxo de massa de 2 kg/s.

Sabendo-se que (h₁ - h₂ ) = 900 kJ/kg, e que  = 1,5 kJ/kg, qual a taxa de transferência de calor entre a turbina e a vizinhança, em kW?
