2. Questões de Concurso
3. Engenharia Elétrica
4. Assunto - Transformador de Potência

Filtrar (abrir filtros)

95 Questões de concurso encontradas

95 resultados

Página 1 de 19

Questões por página:

5 10 15 20

Concurso: Universidade Federal do Tocantins - UFT

Concurso: Universidade Federal do Tocantins - UFT
Cargo: Engenheiro Eletricista
Ano: 2018

Ano:

2018

Banca:

COPESE - UFT

Cargo:

Engenheiro Eletricista

Disciplina: Engenharia Elétrica

FC363244

Dificuldade: Muito difícil

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

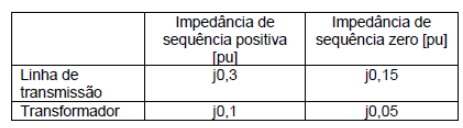

Uma barra infinita está ligada a um transformador a vazio por uma linha de transmissão. As impedâncias da linha e do transformador estão no quadro a seguir:


Os enrolamentos primário e secundário do transformador estão conectados em estrela aterrada e a tensão na barra infinita é de 1,0 pu. Nestas condições um curto-circuito fase-terra ocorreu no secundário do transformador. Assinale a alternativa CORRETA, quanto à corrente resultante de curto-circuito.

(a)

-j3 pu.

(b)

j4,5 pu.

(c)

j3,0 pu.

(d)

-j3,5 pu.

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)

Concurso: Universidade Federal do Tocantins - UFT

Concurso: Universidade Federal do Tocantins - UFT
Cargo: Engenheiro Eletricista
Ano: 2018

Ano:

2018

Banca:

COPESE - UFT

Cargo:

Engenheiro Eletricista

Disciplina: Engenharia Elétrica

FC363241

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

Quanto às redes primárias e secundárias de distribuição, assinale a alternativa INCORRETA.

(a)

O condutor neutro é sempre aterrado no secundário do transformador e nos últimos pontos da rede secundária.

(b)

Considerando-se que a carga no secundário de um transformador de distribuição está desequilibrada, a soma das correntes do primário do transformador corresponde à corrente que circula no neutro do transformador.

(c)

Em regime permanente, e sem nenhuma anomalia, não circula corrente de sequência zero no primário do transformador de distribuição.

(d)

As tensões de linha da rede secundária estão 30° adiantadas das respectivas tensões da rede primária.

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)

Concurso: Universidade Federal do Tocantins - UFT

Concurso: Universidade Federal do Tocantins - UFT
Cargo: Engenheiro Eletricista
Ano: 2018

Ano:

2018

Banca:

COPESE - UFT

Cargo:

Engenheiro Eletricista

Disciplina: Engenharia Elétrica

FC363235

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

É possível determinar experimentalmente os valores das indutâncias e resistências do modelo de transformador. Uma aproximação adequada desses valores pode ser obtida com apenas dois testes ou ensaios, o ensaio a vazio e o ensaio de curto-circuito. Assinale a alternativa CORRETA.

(a)

Durante o ensaio de curto-circuito, a tensão de entrada é tão baixa que uma corrente desprezível circulará no ramo de magnetização. Se a corrente de magnetização for ignorada, toda a queda de tensão no transformador poderá ser atribuída aos elementos em paralelo do circuito.

(b)

No ensaio a vazio ou de circuito aberto, um enrolamento do transformador é deixado em curto-circuito e o outro enrolamento é conectado à tensão nominal plena de linha. O ensaio a vazio deve ser efetuado no lado secundário do transformador para reduzir a tensão máxima a ser medida.

(c)

No ensaio de curto-circuito, os terminais de baixa tensão do transformador são colocados em curto-circuito e os terminais de alta tensão são ligados a uma fonte de tensão variável. A tensão de entrada é ajustada até que a corrente no enrolamento em curto-circuito seja igual ao seu valor nominal.

(d)

O ensaio de curto-circuito é usado para obter a impedância equivalente em série. Como a impedância equivalente em série é baixa em transformadores típicos, aplica-se uma tensão no secundário de aproximadamente 80% para alcançar a corrente nominal.

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)

Concurso: Universidade Federal Fluminense (UFF)

Concurso: Universidade Federal Fluminense (UFF)
Cargo: Engenheiro - Elétrica
Ano: 2019

Ano:

2019

Banca:

COSEAC - UFF

Cargo:

Engenheiro - Elétrica

Disciplina: Engenharia Elétrica

FC356240

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

mostrar texto associado esconder texto associado

Considere a impedância 4Ω de um transformador de energia elétrica, nas bases 13,8 kV e 20 MVA .

Mudando-se as bases para 13,2 kV e 25 MVA, o novo valor pu da impedância de 4 Ω será:

(a)

0,474.

(b)

0,489.

(c)

0,574.

(d)

0,525.

(e)

0,633.

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)

Concurso: Universidade Federal Fluminense (UFF)

Concurso: Universidade Federal Fluminense (UFF)
Cargo: Engenheiro - Elétrica
Ano: 2019

Ano:

2019

Banca:

COSEAC - UFF

Cargo:

Engenheiro - Elétrica

Disciplina: Engenharia Elétrica

FC356239

Dificuldade: Muito fácil

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

ENVIAR

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

mostrar texto associado esconder texto associado

Considere a impedância 4Ω de um transformador de energia elétrica, nas bases 13,8 kV e 20 MVA .

O seu valor em pu é:

(a)

0,54.

(b)

0,52.

(c)

0,42.

(d)

0,46.

(e)

0,48.

Responder Responder

Carregando

Comentários (0)

Carregando

Estatísticas

Carregando

Cadernos

Carregando

Anotação (0)
