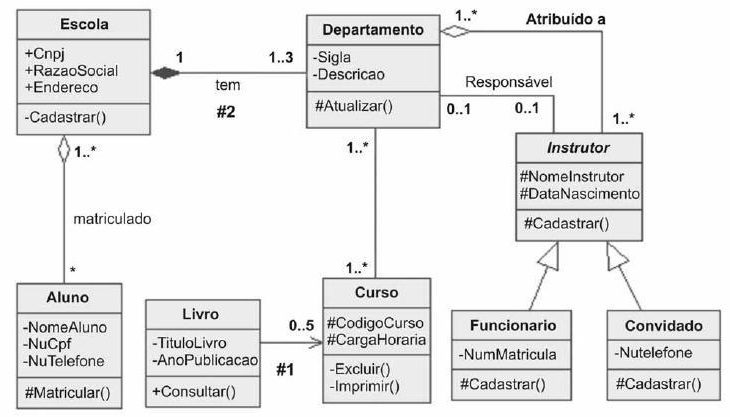

Considere o diagrama abaixo:



Em UML, trata-se de um exemplo típico de Diagrama de

Em UML (Unified Modeling Language), os Diagramas de Caso e Uso são

I. adequados para representar o desenho e descrever os mecanismos internos de um sistema.
II. feitos para facilitar a comunicação com os futuros usuários do sistema e com o cliente.
III. projetados para determinar o que o sistema deve fazer e especificar como isto será conseguido.
IV. especialmente úteis para determinar os recursos necessários que o sistema deve ter.

É correto o que consta APENAS em

Considere o seguinte Diagrama de Sequência UML:



A “msg A" presente no Diagrama acima representa uma mensagem:

O diagrama UML que representa o fluxo de tarefas que podem ser executadas pelo sistema ou por um ator é o de:

Durante o levantamento de requisitos de um novo sistema para o controle de matrículas de uma universidade, foi observada a seguinte situação:

• todo novo estudante é inserido no sistema;

• ao ser inscrito em uma disciplina, o estudante passa a ser um estudante inscrito;

• ao término do período letivo, o estudante passa a ser um estudante aguardando inscrição;

• sempre que vai iniciar o período letivo e ocorre a inscrição em alguma disciplina, o estudante volta a ser um estudante inscrito;

• finalmente, ao término do curso, o estudante passa a ser um estudante com curso concluído.

Com base na UML, para representar essa situação da forma mais expressiva possível, o analista deverá utilizar o Diagrama de:
