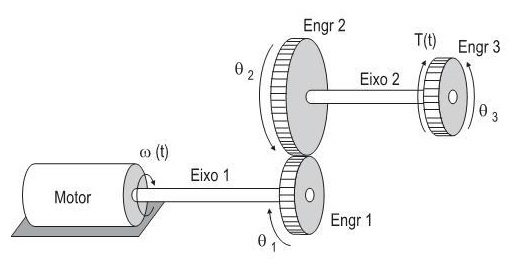

O sistema de transmissão ilustrado na figura acima é constituído de um motor elétrico, dois eixos flexíveis e três engrenagens rígidas. O sistema é utilizado para acionar uma carga, representada pelo torque T(t), atuante na engrenagem (3). As equações diferenciais que permitem o estudo das vibrações torcionais desse sistema devem ser escritas segundo o(s) grau(s) de liberdade

O referido sistema é superamortecido.

O sistema da figura abaixo representa uma máquina de massa total M, com uma parte girante, de massa m e excentricidade e. A massa girante gira com velocidade angular p. De modo que surge uma força centrífuga F = mep2. A coordenada x varia com o tempo e localiza a parte não girante da máquina. A máquina é suportada por uma suspensão de constante elástica k e constante de amortecimento c. A equação diferencial do movimento é  . O bloco não girante tem um movimento harmônico persistente expresso por x(t) = X cos(pt − Ψ), onde t é o tempo, X é a amplitude da vibração e Ψ é a diferença de fase.

Sobre esse sistema considere:

I. A frequência angular natural do sistema, ω, depende da velocidade angular p.
II. Quando não há amortecimento (c = 0) e a velocidade angular p é igual à frequência angular natural ω, há ressonância.
III. Quando não há amortecimento (c = 0) e a velocidade angular p é maior que a frequência angular natural ω, a diferença de fase é igual a π rad (180°).
IV. A frequência angular natural do sistema, ω, depende do coeficiente de amortecimento c.

Está correto o que consta em
