Um transformador é constituído de um enrolamento primário com três fios para entrada em 110 V e 220 V e de um enrolamento secundário com center-tap, cuja especificação é 12 + 12 V - 0,5 kVA. Uma carga resistiva de 24 Vac que consome 200 W é ligada nas extremidades do secundário, ficando o center-tap desconectado. Se o transformador estiver corretamente alimentado no primário por uma rede de 220 V, a corrente no primário valerá, aproximadamente,

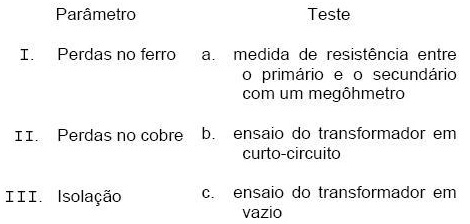

Considere as colunas abaixo.



A correta relação de parâmetros do transformador com o teste a ser feito para a sua obtenção é:

Considere o circuito equivalente de um transformador trifásico de três enrolamentos, obtido a partir da associação de um banco de transformadores monofásicos. As impedâncias Z₁, Z₂ e Z₃ representam as impedâncias de dispersão entre os três pares de enrolamentos. A realização de ensaios de curto-circuito dos circuitos primário, secundário e terciário, nesse equipamento, resultou no seguinte quadro:

A partir desses resultados, os valores das impedâncias Z₁, Z₂ e Z₃ do circuito, em pu, equivalente desse banco de transformadores são, respectivamente,

Para que um transformador trifásico esteja inserido em uma instalação elétrica com o primário na configuração em estrela aterrado, e o secundário, em delta, a relação de espiras entre os enrolamentos primários e secundários deve ser igual à relação de tensões de

Uma subestação que se liga à rede pública de distribuição de média tensão e disponibiliza ao usuário baixa tensão possui dois transformadores em paralelo e atende a uma demanda total de 1125 kVA. Dados dos transformadores:
• Trafo 1: potência de 500 kVA nominais e impedância percentual de 2,5%.
• Trafo 2: potência de 750 kVA nominais e impedância percentual de 3%.
Com base nos dados acima, a distribuição de cargas para as unidades de transformação 1 e 2 são dadas pelas demandas parciais, em kVA, respectivamente, por
