“A imagem abaixo mostra a variação dos empuxos em função dos deslocamentos e a correspondência desses casos de estados de equilíbrio (em repouso e plásticos) com problemas práticos de engenharia, por onde se observa que a pressão horizontal diminui ou aumenta, conforme o muro se afasta do maciço ou se desloca contra o maciço. Na primeira situação, o maciço se apoia sobre o muro - diz-se, então, que o maciço é ______________ e, na segunda, o maciço resiste à ação transmitida pelo muro — diz-se que o maciço é ______________.” (Homero Caputo e Armando Caputo).
Acerca da mecânica do solo e o empuxo da terra, assinale a alternativa que completa, correta e respectivamente, as lacunas presentes na citação:

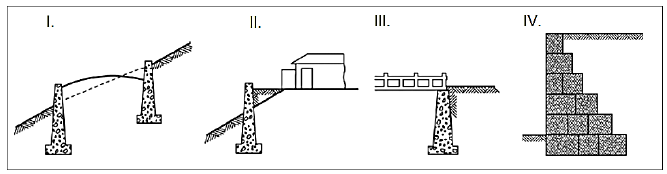

A construção de muros de arrimo é o tipo de obra que, com frequência, se apresenta ao engenheiro civil. A imagem abaixo ilustra quatro exemplos de aplicação.


“Os muros de sustentação podem ser de ___________________ (construídos de alvenaria ou de concreto simples ou ciclópico), de ___________________ (em concreto armado), ou, ainda, ___________________, formado por peças de madeira, de aço ou de concreto armado pré-moldado, preenchidos com solos os espaços entre as peças. Outro tipo de obra de contenção são as estruturas constituídas por uma rede metálica em forma de cesta, e cheia com pedras, chamadas de ___________________.” (Homero Caputo e Armando Caputo). As quatro lacunas presentes no trecho citado são, respectivamente, indicadas pelos desenhos I, II, III e IV. Com base nisso, assinale a alternativa que melhor completa as lacunas.

Entende-se por empuxo de terra a ação produzida pelo maciço terroso sobre as obras com ele em contato. Uma propriedade importante nesse estudo é a pressão vertical do solo. Considerando uma massa semi-infinita de solo, para calcular a pressão vertical σ_v em uma profundidade z, sendo γ o peso específico do solo, utiliza-se:

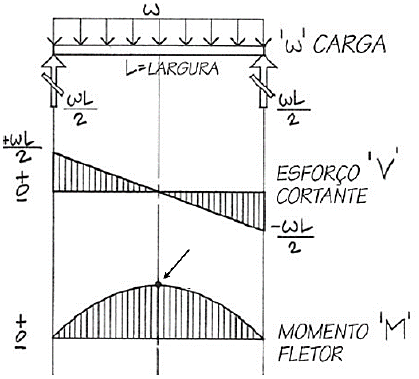

Com base na viga representada abaixo, bem como o tipo de carga em si aplicada, observe que o diagrama de momento fletor é uma parábola do segundo grau e que o valor máximo do diagrama ocorre na seção central (indicado por ? ) e é igual a:

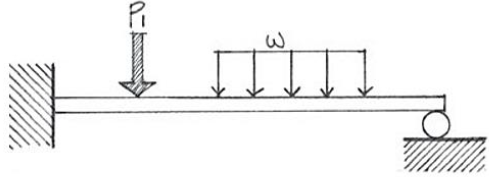

Frequentemente as vigas são classificadas de acordo com suas condições de apoio. Com base nisso, analise a imagem abaixo e assinale a alternativa correta.
