No eletroduto identificado por I, passam os condutores representados por , ao passo que, no eletroduto II , passam os condutores representados por

Com relação a componentes simétricos e à representação de sistemas de potência em pu (por unidade), julgue o próximo item.

Se as tensões de fase V_a, V_b e V_c de um sistema de potência trifásico desequilibrado forem expressas na forma a seguir, em que V₀, V₁ e V₂ formem um conjunto de tensões trifásicas equilibradas, então será um número complexo cuja fase será ß superior a 1 rad.

Com relação a componentes simétricos e à representação de sistemas de potência em pu (por unidade), julgue o próximo item.

Para fins de cálculo de valores pu em um transformador trifásico de dois enrolamentos, a impedância base será maior no lado cujo enrolamento apresente maior tensão.

Julgue o item a seguir, relativos a acionamentos elétricos de motores elétricos de indução.

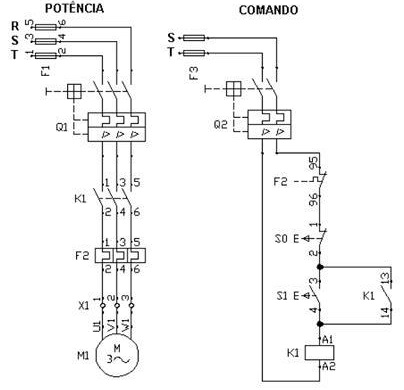

Nas figuras abaixo, que mostram os diagramas de potência e de comando para acionamento de um motor de indução trifásico, os componentes Q1 e Q2 correspondem, respectivamente, a um disjuntor tripolar e a um disjuntor bipolar, e F2 corresponde a um relé térmico.

Julgue o item a seguir, relativos a acionamentos elétricos de motores elétricos de indução.

A chave compensadora é composta basicamente de um autotransformador com várias derivações (taps), como, por exemplo, 65% e 80% da tensão nominal. Esse tipo de partida é normalmente empregado em motores de potência elevada, para se acionar cargas com alto índice de atrito.
