Tendo como referência o circuito elétrico apresentado na figura acima, julgue os itens a seguir.

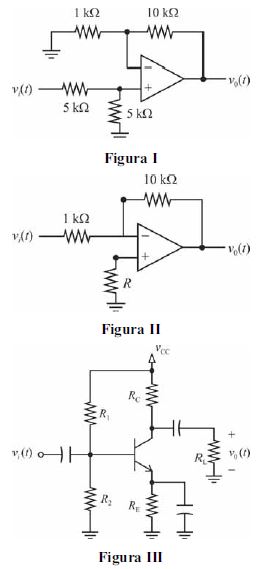

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais v_i(t) e v₀(t) são, respectivamente, os sinais de entrada e de
saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue os próximos itens.

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais v_i(t) e v₀(t) são, respectivamente, os sinais de entrada e de
saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue os próximos itens.

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais v_i(t) e v₀(t) são, respectivamente, os sinais de entrada e de
saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue os próximos itens.

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais v_i(t) e v₀(t) são, respectivamente, os sinais de entrada e de
saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue os próximos itens.
