mostrar texto associado esconder texto associado

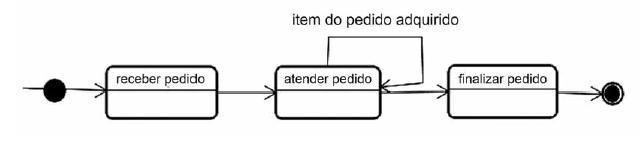

A figura a seguir ilustra um diagrama de gráfico de estados ou de máquina de estados que pode ser utilizado para representar os estados de um sistema como um todo. As transições externas ocorrem durante um estado do objeto e podem modificá-lo, enquanto as autotransições saem do estado atual do objeto, podem executar alguma ação e retornam ao mesmo estado inicial.

mostrar texto associado esconder texto associado Enquanto os diagramas de sequência representam cronologicamente a ocorrência dos eventos e as chamadas das mensagens, os diagramas de colaboração representam a organização estrutural dos objetos - como eles estão vinculados - e as mensagens que trocam entre si. Devido a suas semelhanças, ambos são conhecidos por diagramas de interação .

mostrar texto associado esconder texto associado Um caso de uso pode não gerar um diagrama de sequência, a exemplo do que ocorre com os de tipo <<extend>>.

mostrar texto associado esconder texto associado

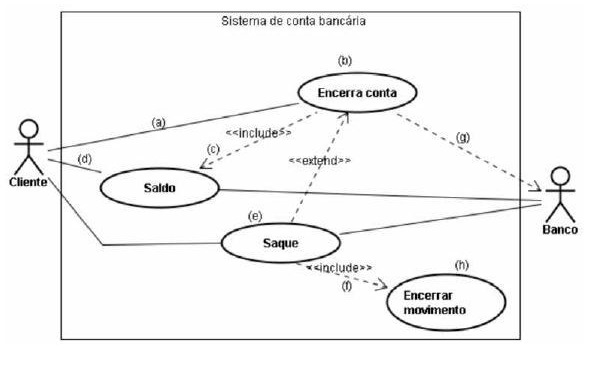

Na UML, associações de inclusão são utilizadas quando existe um serviço, situação ou rotina comum a mais de um caso de uso. A partir da figura, é correto afirmar que um pode acessar o seu diretamente; e que, para encerrar a conta de um cliente, o caso de uso , opcionalmente, pode verificar o desse cliente.

mostrar texto associado esconder texto associado

O diagrama de caso de uso mostrado apresenta um erro, já que não faz sentido o ator ou realizar um e . Estaria correto, porém, se o caso de uso identificado por (h) fosse denominado , significando que, ao sacar, haverá, obrigatoriamente, um registro de movimento.
