FIOCRUZ - 2010 - Tecnologista em Saúde Pública
limpar filtros
Questões por página:


Figura 1

A figura 1 apresenta o layout de uma instalação industrial que possui 3 motores monofásicos, tensão de operação é 110V, alimentados por um quadro de força (QF). A Tabela 1 apresenta as quedas percentuais para condutores, em função da potência e da distância. A seção mínima do condutor, em mm², para que a queda de tensão máxima no circuito seja 4%, é:

Obs: todas as reatâncias estão em pu.

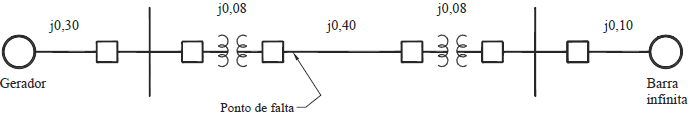

A figura acima apresenta um sistema elétrico onde um gerador está conectado a uma barra infinita através de uma linha de transmissão. No diagrama estão representadas todas as reatâncias de sequência positiva do sistema em pu. O valor da impedância do circuito equivalente de Thevenin do sistema, em pu, no momento de uma falta no ponto indicado na figura é aproximadamente:

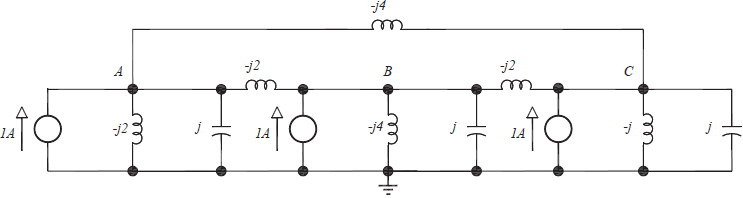

Para o circuito da figura acima, o valor da tensão no nó A, em volts, é aproximadamente:

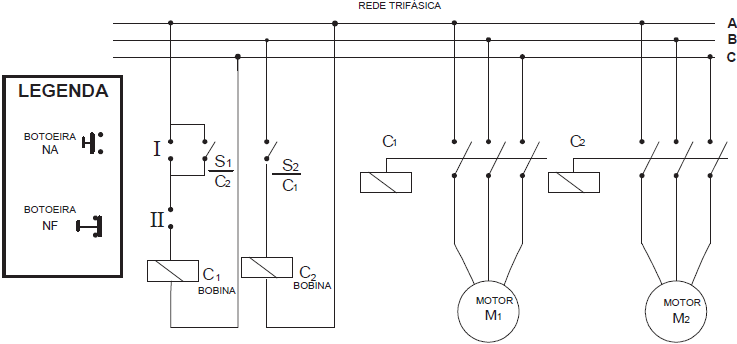

Na figura acima é apresentado um circuito de controle para acionamento de motores. Nos pontos I e II do circuito devem ser instaladas, de acordo com a legenda, respectivamente, as botoeiras:

Os dispositivos FACTS são capazes de realizar rápidas mudanças no sistema elétrico de potência, sendo implementados a partir da década de 1960. Estes dispositivos podem ser conectados em série ou em paralelo com a rede elétrica, dependendo do objetivo de sua aplicação.

São considerados dispositivos FACTS para conexão em paralelo os:
