Acerca de um conversor CC-CC do tipo buck ideal que opera em modo de condução contínua (CCM), julgue o item a seguir.
A tensão média de saída é diretamente proporcional à raiz quadrada do ciclo de trabalho do interruptor.
A tensão média de saída é diretamente proporcional à raiz quadrada do ciclo de trabalho do interruptor.
mostrar texto associado
O circuito precedente utiliza dois flip-flops tipo D, ambos acionados por borda de subida do sinal de relógio (clk). Nesse circuito, quaisquer controles assíncronos (PRESET/CLEAR), se existentes, estão configurados de modo a permitir operação contínua. Em relação ao circuito mostrado, julgue o item a seguir.
As informações presentes no circuito permitem inferir que os estados das saídas (Q1, Q0), observados imediatamente após cada borda de subida do relógio, evoluem de forma cíclica, conforme a seguinte a sequência.
00 → 10 → 11 → 01 → 00 → ...
As informações presentes no circuito permitem inferir que os estados das saídas (Q1, Q0), observados imediatamente após cada borda de subida do relógio, evoluem de forma cíclica, conforme a seguinte a sequência.
00 → 10 → 11 → 01 → 00 → ...
mostrar texto associado

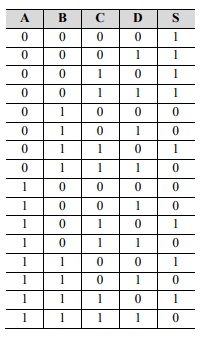

Considerando a tabela-verdade precedente, julgue o item a seguir.
A função lógica descrita pela tabela corresponde à função booleana mínima
mostrar texto associado
Considerando a tabela-verdade precedente, julgue o item a seguir.
Se a função lógica que a tabela-verdade representa for implementada com lógica NMOS estática, o circuito apresentará menor consumo de potência e menor velocidade de comutação do que se for implementado com a tecnologia CMOS.
mostrar texto associado
A figura apresentada representa um amplificador com transistor bipolar (BJT) que opera em pequenos sinais (faixa média), sendo os capacitores de acoplamento ideais. Em relação a esse circuito, desprezando o efeito Early (rₒ → ∞) e con iderando VCC = 15 V, VEE = −15, IP = IE = 2 mA, β = 100, RC = 3,9 kΩ, RL = 100 kΩ e VT = 26 mV, julgue o item a seguir.
O amplificador descrito está na configuração base comum e, em pequenos sinais, apresenta impedância de entrada da ordem de 130 Ω, ganho de ten ão aproximadamente igual a −50, aída defa ada de 180° em relação à entrada, e ganho de corrente aproximadamente igual a 10.
O amplificador descrito está na configuração base comum e, em pequenos sinais, apresenta impedância de entrada da ordem de 130 Ω, ganho de ten ão aproximadamente igual a −50, aída defa ada de 180° em relação à entrada, e ganho de corrente aproximadamente igual a 10.
